高度模块化是SRC斜齿轮箱系列的设计特色。可分别与普通电机、制动电机、隔爆电机、变频电机、伺服电机、电工电机等电机连接。此类产品广泛应用于纺织、食品、陶瓷包装、物流、塑料等驱动领域，可以使用法兰或底座设置所需的版本。

SRC系列斜齿轮机构有4种以上型号。功率0.12-4kw;比率3.66-54;最大扭矩120- 500牛米。它可以根据客户要求随意连接（脚或法兰）并使用多个安装位置。

模块化，可以多种形式组合;

齿轮碳化坚硬、耐用;

精致设计、空间有效、噪音低

结构特点

模型照亮

1
齿轮装置系列代码
2
没有F代码意味着脚安装。安装F代码B5法兰。安装Z代码B14法兰
3
齿轮装置规格代码01
4
I、II、III、B5输出法兰规格，默认我不写即可
5
EC：输入法兰HS：轴输入
6
齿轮组的传动比
7
M1：安装位置，默认安装位置M1不写即可
8
电机接线盒位置图，默认位置o°（R）不写即可
9
无标记意味着没有电机 模型电机（两极）
10
电压-频率
11
线圈处于电机位置，默认位置S不写出来是可以的

n1齿轮单位输入速度

n2齿轮单位输出速度

如果采用外接齿轮驱动，建议采用1400 r/min或更低的旋转速度，以优化工作条件，延长使用寿命，允许较高的输入旋转速度，但在这种情况下，会降低给定扭矩M2

使用工作系数fs以足够的准确度考虑了被驱动机器对齿轮装置的影响。服务系数根据每日运营时间和启动频率Z确定。根据质量加速度系数，考虑三种负载分类。您可以在下图中读出适用于您的应用的服务因素。使用此图表选择的服务因子必须小于或等于性能参数表中给出的服务因子。

* 启动频率Z：循环包括所有启动和制动程序以及从低速到高速的转换

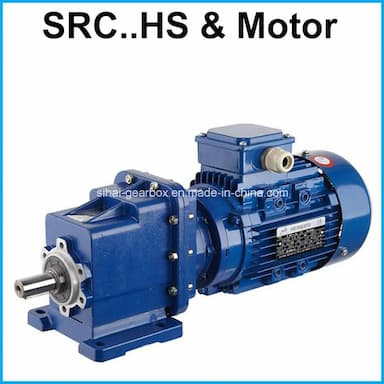

SRC 02.. (HS)性能参数

kW
输出速度
扭矩
速比
FS
模型
IEC
0.37
16.7rpm
204年国家
54
1.0
SRC 02
80 B5/B14

螺旋变速箱外形尺寸

脚代码U V V1 V2 V3 W X X1 Y Z
B 02 18 107.5 60 - 130 11 136 155 100 17
M02 25 85 - 110 120 9 112 145 80 15
M01 18 80 - 110 120 9 118 145 80 15
B 01 18 87 50 110 - 9 118 130 90 15
