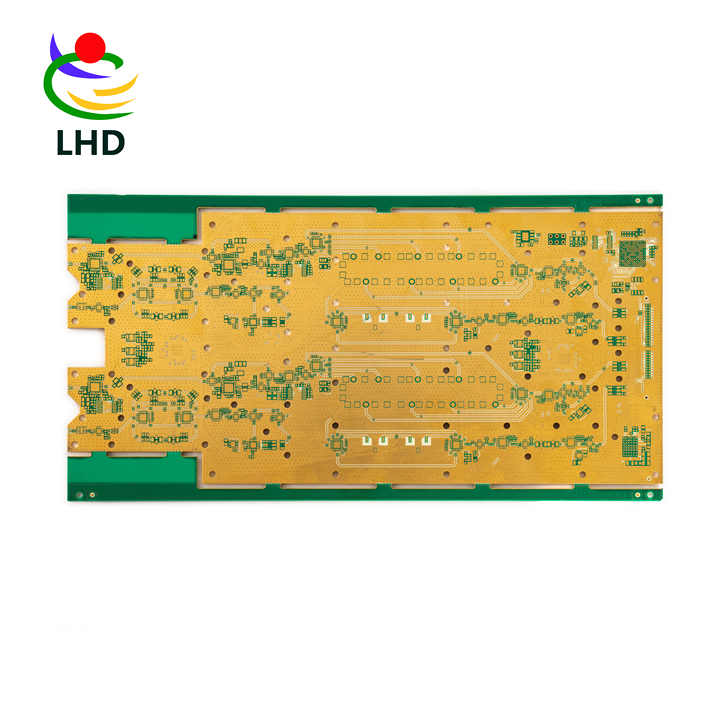

基本信息
基本材料 | FR-4/CEM-1/CEM-3/聚酰亚胺/聚四氟乙烯/罗杰斯 |
板厚 | 0.2-6毫米 |
型号编号 | 定制电路板与电路板组装 |
类型 | 金属芯印制电路板 |
原产地 | 中国 广东 |
品牌名称 | LHD技术 |
铜的厚度 | 0.4至2密耳(10至50微米) |
最小孔径 | HDI的线宽为0.1毫米(4密耳)/ 0.15毫米(6密耳) |
最小线宽 | 0.075毫米/0.075毫米(3密耳/3密耳) |
最小行距 | 不适用 |
表面处理 | HASL/OSP/Ag/ENIG/ENEPIG/浸银/锡 |
棋盘大小 | 定制 |
产品名称 | PCB |
应用领域 | 汽车、医疗、工业、物联网、智能家居、安防设备 |
容量 | 每月放置70百万台 |
最大板尺寸 | 将 457 乘以 356(18'' 乘以 14'') |
速度 | 每片0.15秒,每QFR 0.7秒 |
波峰焊 | 2 |
最大板宽 | 400毫米 |
最高温度 | 399摄氏度 |
喷雾通量 | 附加程序 |
质量保证 | AOI:自动光学检测仪 IQC:进料检验 PQC:过程质量控制 QA:质量保证 |
包装详情 | PCB的吉布森真空包装或防静电包装 外包装:出口纸箱或按客户要求 |
港口 | 深圳 广州 香港 |
销售单位 | 单个项目 |
单个包装尺寸: | 20X20X6厘米 |
总毛重: | 1.000千克 |
供应能力 | 每平方米每月7万米² |

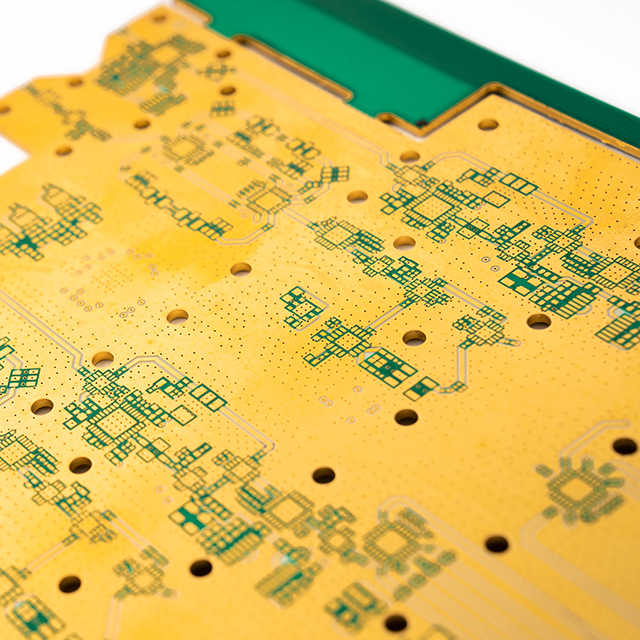

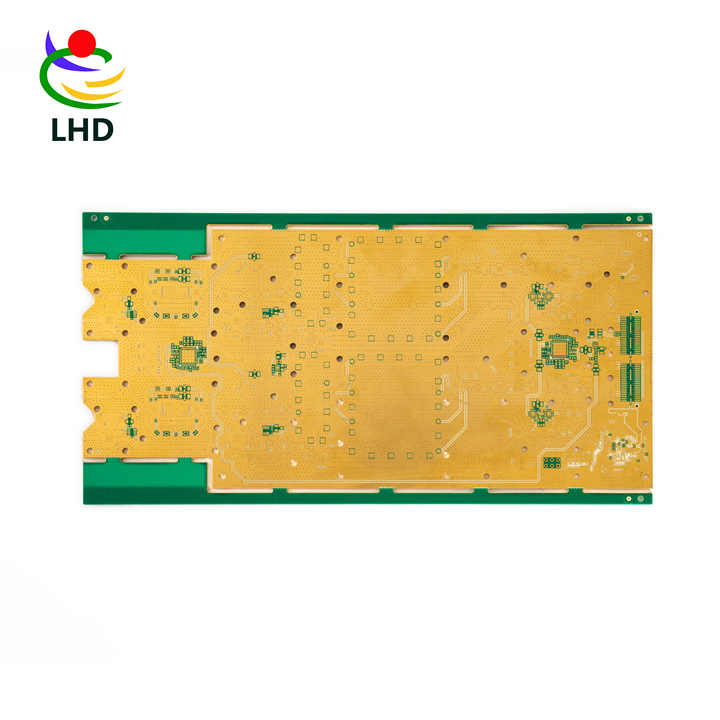

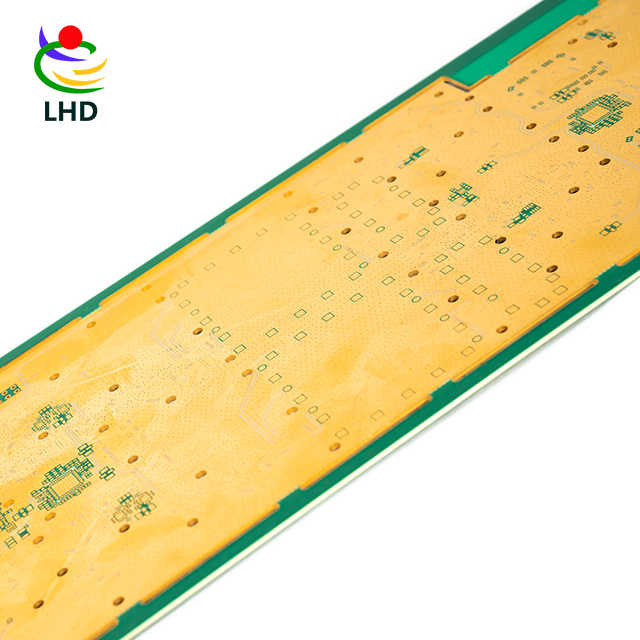

产品详情
为人们服务是我的责任。
这很酷。你知道怎么发音吗?它发"chi",在中文中我们发"chi"。让我们再次练习一遍,用汉语读"chi"。这个单词的意思与…相似。我们可以…一起试试这个动作。在许多不同的场合中,这都有用。现在,让我们开始吧!
PCB制造规范
项目
参数
双面/多层
最大面板尺寸
0.075mm/0.075mm(3mil/3mil)
最小线宽/线距IL
3mil(0.075mm)
内层单侧最小环状物
3mil(0.075mm)
最大铜重OL
6oz(210um)
最大铜重1L
12oz(420um)
成品板厚度
0.20-6mm
层数
2-32L
层间对准误差
±3mil(±76um)
最小成品孔径
0.15mm(6mil),HDI的0.1mm(4mil)
孔位精度
±2mil(±50um)
槽孔公差
±3mil(±75um)
PTH直径公差
±2mil(±50um)
NPTH直径公差
±1mil(±25um)
PTH最大纵横比
10:1
孔壁上的铜
0.4-2mil(10-50um)
图形图案对准公差
±3mil(±75um)
最小线宽/线距1L(以铜重为依据)
3mil/3mil(75um/75um)
线路蚀刻公差
±1mil(±25um)
项目
参数
双面/多层
最大面板尺寸
0.075mm/0.075mm(3mil/3mil)
最小线宽/线距IL
3mil(0.075mm)
内层单侧最小环状物
3mil(0.075mm)
最大铜重OL
6oz(210um)
最大铜重1L
12oz(420um)
成品板厚度
0.20-6mm
层数
2-32L
层间对准误差
±3mil(±76um)
最小成品孔径
0.15mm(6mil),HDI的0.1mm(4mil)
孔位精度
±2mil(±50um)
槽孔公差
±3mil(±75um)
PTH直径公差
±2mil(±50um)
NPTH直径公差
±1mil(±25um)
PTH最大纵横比
10:1
孔壁上的铜
0.4-2mil(10-50um)
图形图案对准公差
±3mil(±75um)
最小线宽/线距1L(以铜重为依据)
3mil/3mil(75um/75um)
线路蚀刻公差
±1mil(±25um)
由卖家推荐
专业PCB/PCBA生产商 提供电路板组装、设计服务 定制克隆样板 PCB与PCBA电路板
单价:0.10美元-1.00美元/件
数量:1件
OEM电子PCBA制造 SMT工艺 定制PCBA设计 电路板原型组装服务供应商
单价:0.10美元-1.00美元/件
数量:1件
专业PCB/PCBA EMS定制 需要Gerber文件和物料清单 多层PCB PCBA组装
单价:0.10美元-1.00美元/件
数量:1件
OEM/ODM电子PCB制造 单面、双面多层铝制及其他电路板 PCB设计克隆组装
单价:0.10美元-1.00美元/件
数量:1件
专业PCB/PCBA生产商 提供电路板组装、设计服务 定制克隆样板 PCB与PCBA电路板
单价:0.10美元-1.00美元/件
数量:1件
OEM电子PCBA制造 SMT工艺 定制PCBA设计 电路板原型组装服务供应商
单价:0.10美元-1.00美元/件
数量:1件
专业PCB/PCBA EMS定制 需要Gerber文件和物料清单 多层PCB PCBA组装
单价:0.10美元-1.00美元/件
数量:1件
OEM/ODM电子PCB制造 单面、双面多层铝制及其他电路板 PCB设计克隆组装
单价:0.10美元-1.00美元/件
数量:1件
卖家推荐
专业PCB/PCBA制造商:提供专业PCB板组装、设计服务
定制克隆原型PCB&PCBA电路板
价格:$0.10 - $1.00/件
数量:1件
OEM电子PCBA制造SMT服务:专业定制PCB设计、电路板原型组装服务供应商
价格:$0.10 - $1.00/件
数量:1件
专业PCB/PCBA EMS定制服务:需要Gerber文件和BOM清单,支持多层PCB、PCBA组装
价格:$0.10 - $1.00/件
数量:1件
OEM ODM电子PCB制造:单面、双面多层铝基及其他电路板,包括PCB设计克隆和组装
价格:$0.10 - $1.00/件
数量:1件
以上产品介绍均使用简单直接的表述方式,突出了产品特点和优势,并提供了价格和数量信息,便于客户快速了解和选择。
专业PCB/PCBA制造商:提供专业PCB板组装、设计服务
定制克隆原型PCB&PCBA电路板
价格:$0.10 - $1.00/件
数量:1件
OEM电子PCBA制造SMT服务:专业定制PCB设计、电路板原型组装服务供应商
价格:$0.10 - $1.00/件
数量:1件
专业PCB/PCBA EMS定制服务:需要Gerber文件和BOM清单,支持多层PCB、PCBA组装
价格:$0.10 - $1.00/件
数量:1件
OEM ODM电子PCB制造:单面、双面多层铝基及其他电路板,包括PCB设计克隆和组装
价格:$0.10 - $1.00/件
数量:1件
以上产品介绍均使用简单直接的表述方式,突出了产品特点和优势,并提供了价格和数量信息,便于客户快速了解和选择。
主要用于工业控制、医疗仪器、汽车LED灯、通信、安全等方面。所有印制电路板均已通过ISO9001和ROHS认证,并符合国际IPC标准。
裸板 PCB
层
报价
样品
1-10㎡
10-50㎡
≥50㎡
2
12小时
5天
7天
10天
13天
4
12小时
7天
8天
12天
15天
6
12小时
8天
10天
13天
16天
8
12小时
9天
12天
15天
18天
10
12小时
10天
13天
18天
20天
...
...
...
...
...
...
层
报价
样品
1-10㎡
10-50㎡
≥50㎡
2
12小时
5天
7天
10天
13天
4
12小时
7天
8天
12天
15天
6
12小时
8天
10天
13天
16天
8
12小时
9天
12天
15天
18天
10
12小时
10天
13天
18天
20天
...
...
...
...
...
...
PCB组装报价
采购组件
单面打补丁
双面打补丁
总计
1天
1-2周
3-4天
4-5天
2-3周
采购组件
单面打补丁
双面打补丁
总计
1天
1-2周
3-4天
4-5天
2-3周
FAQ是“常见问题及解答”的缩写。
Q:PCB/PCBA报价需要什么信息?
A:对于裸板PCB项目,请提供数量、Gerber文件和规格,如材料、表面处理、铜厚度、板厚度、阻焊层颜色、丝网印刷颜色和其他特殊要求。
Q:我的文件安全吗?
A:您的文件保存在完全安全和保密的环境中。我们为整个过程保护客户的智力财产权。我们绝不会将客户的任何文件与第三方共享。我们愿意根据客户所在地的法律规定签署保密协议,并承诺保持客户数据的高度机密性。
Q:你们的最小订单量(MOQ)是多少?
A:我们的最小订单量是1件,支持样品和批量生产。
Q:如何计算运费?
A:运费是根据目的地、重量和货物的包装尺寸来确定的。如果您需要我们报价运费,请告知我们。
Q:您是工厂吗?
A:是的,我们的工厂位于中国广东省惠州市博罗县洛阳镇国际工业园梅园三路26号。
Q:你们的测试政策是什么,如何控制质量?
A:对于PCB样品,通常使用飞行探针进行测试;对于体积超过3平方米的PCB,通常使用更快的电性夹具进行测试。对于PCBA生产,每个批次都会进行自动光学检查(AOI),BGA部件会进行X射线检查,在批量生产前进行首件检查(FAI)。
A:对于裸板PCB项目,请提供数量、Gerber文件和规格,如材料、表面处理、铜厚度、板厚度、阻焊层颜色、丝网印刷颜色和其他特殊要求。
Q:我的文件安全吗?
A:您的文件保存在完全安全和保密的环境中。我们为整个过程保护客户的智力财产权。我们绝不会将客户的任何文件与第三方共享。我们愿意根据客户所在地的法律规定签署保密协议,并承诺保持客户数据的高度机密性。
Q:你们的最小订单量(MOQ)是多少?
A:我们的最小订单量是1件,支持样品和批量生产。
Q:如何计算运费?
A:运费是根据目的地、重量和货物的包装尺寸来确定的。如果您需要我们报价运费,请告知我们。
Q:您是工厂吗?
A:是的,我们的工厂位于中国广东省惠州市博罗县洛阳镇国际工业园梅园三路26号。
Q:你们的测试政策是什么,如何控制质量?
A:对于PCB样品,通常使用飞行探针进行测试;对于体积超过3平方米的PCB,通常使用更快的电性夹具进行测试。对于PCBA生产,每个批次都会进行自动光学检查(AOI),BGA部件会进行X射线检查,在批量生产前进行首件检查(FAI)。
