HDMIOverEthernet基于TCP/IP标准。它使用一根CAT5e/6电缆，可以将您的HD显示器以高达120米的分辨率从HDMI或DVI-D源传输。借助TCP/IP标准的优势，您可以使用以太网交换机扩展您的HD视频到多个显示器，在整合多个家庭影院组件时提供更大的灵活性和选择余地。

特性：

*支持HDMI 4k 30Hz/HDCP 4k 30Hzn*支持本地循环输出；n*支持120米远距离传输：

操作与连接：

用一根HDMI电缆连接源设备和TX扩展器

使用一根HDMI电缆连接下沉设备和RX扩展器

使用单猫-Cat-5e或Cat-6（推荐）电缆，长达至两公里取代TX和RX扩展器之间的HDMI电缆

将5V电源连接到扩展器

规格：HDES120-KVM

Rx和TX之间的CAT-6缆线长度

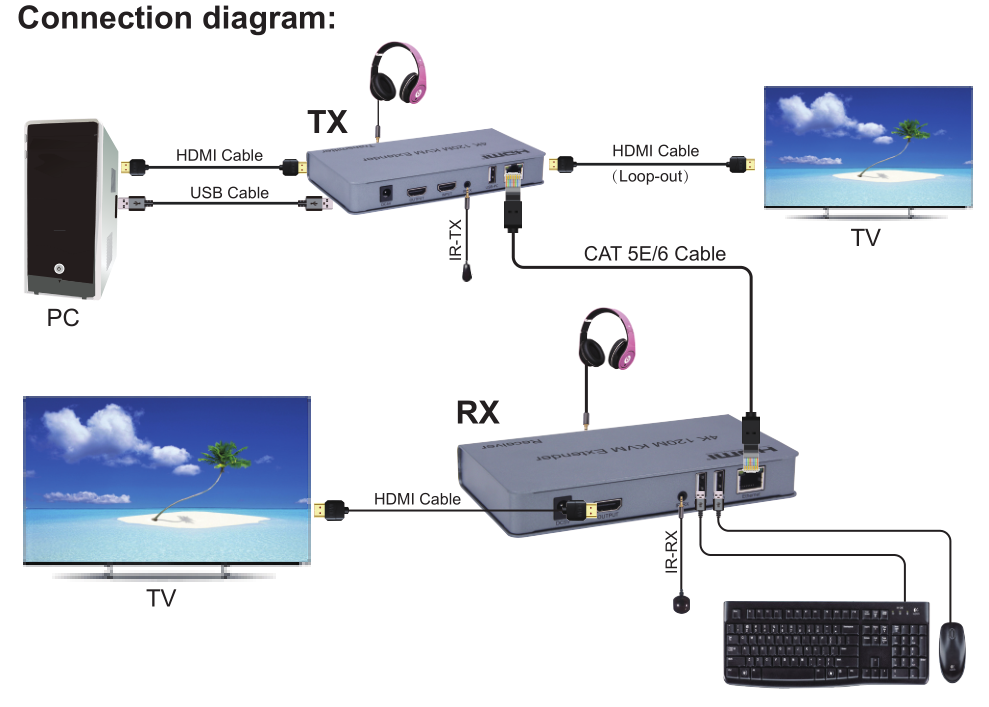

连接和操作：
1.用HDMI线连接源设备和TX扩展器，最大线缆距离为10米。
2.用HDMI线连接显示设备和RX扩展器，最大线缆距离为10米。

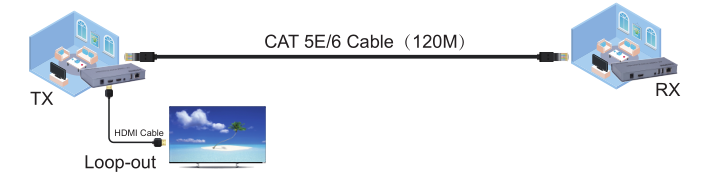

3.在TX和RX扩展器之间连接单根CAT-5E或CAT-6（推荐）线缆代替HDMI线缆，最大线缆距离为120米。
4.向TX和RX连接5V电源。
5.如果需要KVM控制功能，将鼠标和键盘插入接收器的USB端口，并将发射器的USB端口与计算机连接。
6.LED指示灯
TXLED指示灯：打开时，绿灯亮；当有信号输入时，黄灯闪烁。
RXLED指示灯：打开时，绿灯亮；当有信号输入时，黄灯闪烁。
7.用IRRX和IRTX线缆连接接收器和发射器的3.5mmIRRX和IRTX端口。（仅在需要时连接）。
