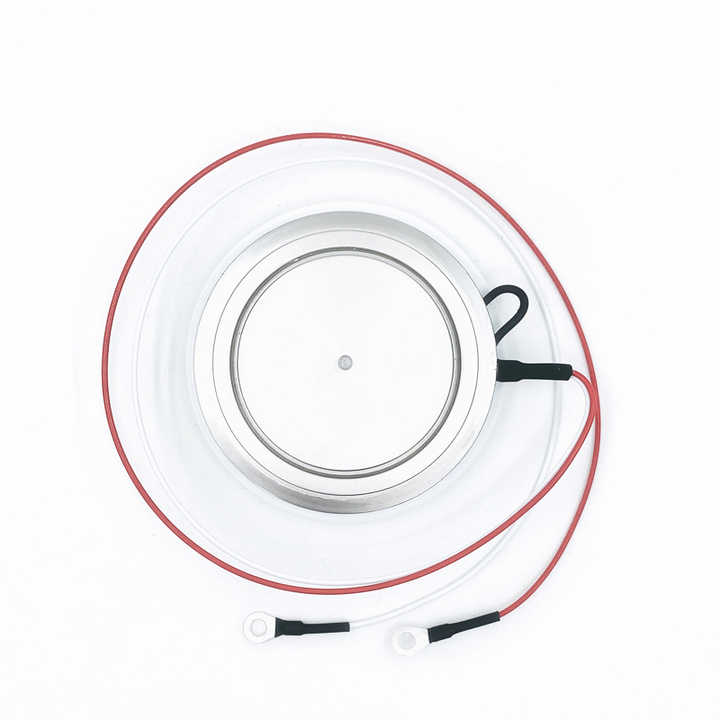

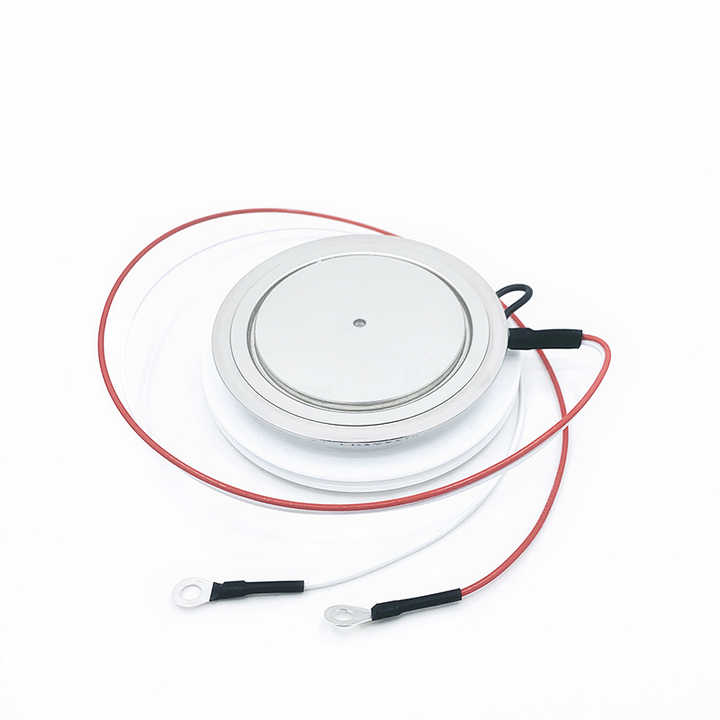

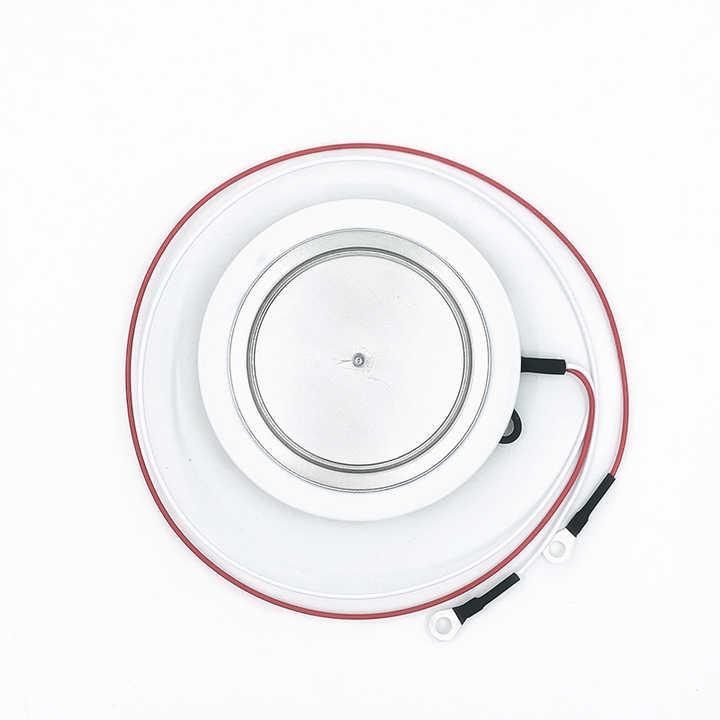

YZPST-SHR400R22

YZPST-SHR400R22快转换逆导晶闸管n用于变频器和斩波器n特性：n全扩散结构n叉指放大栅配置n阻断能力高达1300伏特n保证最大关断时间n高dV/dt能力n压装装置n阻断状态n设备类型nVDRM=重复峰值关断电压nVDSM=非重复峰值关断电压（非重复<5ms，Tj=0~115℃）n重复峰值关断泄漏电流nIDRM 35毫安n临界电压上升速率 dV/dt 1000V/msecn导通状态参数n符号n最小值n最大值n典型值n单位n条件n额定导通电流下的RMS值nITRMS 630 安培n标称值n平均导通电流nIT(AV) 400 安培 连续单相，半正弦波，180°导通n峰值一个周期内的关断状态电流（非重复）nITSM 7200 安培 50Hz正弦波形状，180°导通，Tj=115℃nI2t极限值 I2t 200×10³（导通电流）安培秒 31×10³（反向电流）n峰值导通电压 VTM 3.0 伏特 ITM=1250A；Tj=25℃n导通状态电流临界上升速率 di/dt 100 安培/毫秒 VD=1/2VDRM，ITM=800A f=60HZ IGM=1.5A，diG/dt=1.0A/us，Tj=115℃ 平均反向电流 IR(AV) 150 安培 连续单相，半正弦波，180°导通 RMS反向电流 IR(RMS) 235 安培 峰值反向电压 VRM 2.5 伏特 IRM=500A，Tj=25℃ 峰值一个周期内的反向电流（非重复）IRSM 2500 安培 50Hz正弦波形状，180°导通，Tj=115℃ 关断状态电压临界上升速率（dv/dt）C 200 安培/毫秒 ITM=2000A，tw=60us，IRM=1000A，VDM=1/2VDRM，脉冲宽度60ms，Tj=115℃ 驱动参数 符号 最小值 最大值 典型值 单位 条件 峰值功耗耗散 PGM 20 瓦特 tp=40us 平均功耗耗散 PG(AV) 4 瓦特 峰值驱动电流 IGM 4 安培 驱动电流触发所有单元所需 IGT 2 安培 VD=6伏；RL=6欧姆；TC=25℃ 保持电流 IH 保持通电状态所需的电流 RL =指定值时 TC恒定 固定单位触发所有单元所需的电压 VGT VD =指定值时 驱动电压非触发电压 VGD 驱动电路处于非触发状态时需要的电压
