产品差异化通过以下两个图表，您可以大致了解不同产品类型在尺寸、功率和电气性能方面的差异。它还展示了不同类型产品适合覆盖的频率范围。

标准： 微带 线缆类型 插入式 同轴 波导 体积大小 尺寸小 尺寸中等 尺寸大 最大 功率处理 功率小 中等 中等 最高 电气性能 低 高 高 最高

注：电气性能的比较是基于相同的频率范围和频率条件。

产品类型
频率范围表示
微带
S、C、X、Ku、K、Ka频段
插入式
VHF、UHF、L、S、C、X、Ku频段
同轴
VHF、UHF、L、S、C、X、Ku频段
波导
C、X、Ku、K、Ka、V、W频段

注：表中评估仍基于一般比较，具体环境和性能会因设计要求、所用材料和其他因素而有所不同。

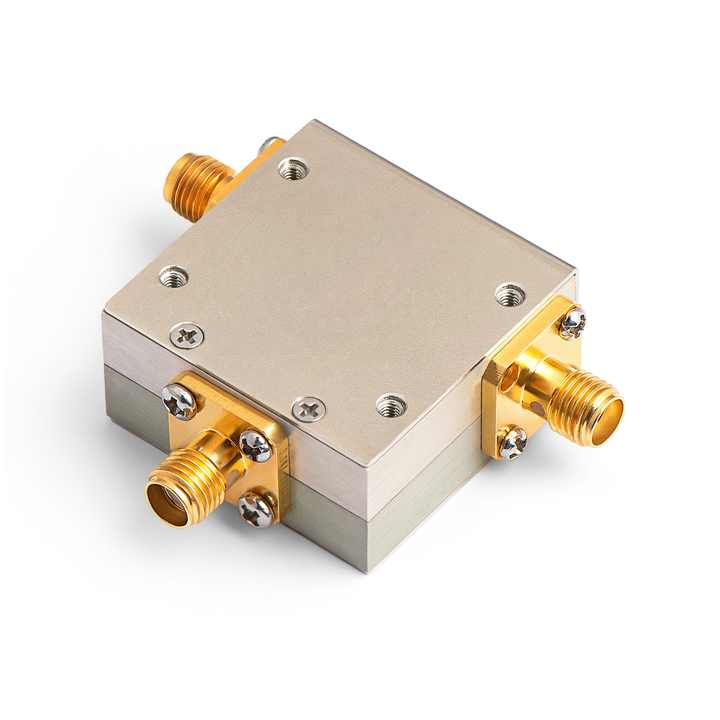

典型性能参数表 同轴隔离器和环形器的相对优势是体积小、重量轻、安装方便。

以下是根据提供的信息翻译的中文内容：

型号：Model
频率范围：Frequency (GHz)
最大带宽：BW Max
最大插入损耗：Insertion loss(dB) Max
最小隔离度：Isolation (dB)Min
最大电压驻波比：VSWR Max
连接器：Connector
工作温度：Operating temperature(℃ )
峰值/连续波功率/返回功率：PK/CW /RP (Watt)

HCCTA01T04G
频率范围：0.1~0.4 GHz
最大带宽：10%
最大插入损耗：0.4 dB
最小隔离度：20 dB
电压驻波比：1.2
连接器：SMA
工作温度：-55~+85℃
峰值/连续波功率：500/50 Watt

（以下型号的参数与HCCTA01T04G类似，只是频率范围、带宽、功率等参数有所不同，此处省略具体翻译）

HCCTA180T400G
频率范围：18.0~40.0 GHz
最大插入损耗：0.6 dB
最小电压驻波比：1.35
连接器：2.92-K
工作温度：-55~+85℃
连续波功率：20 Watt
接口型号数量不同，以适配不同设备和信号需求。请确保您选择正确的型号以获得最佳性能。

里面的是极限温度指数，详细的产品数据应符合技术规范表。

定制服务

作为RF无源元件的创新制造商，Hzbeat拥有自己的研发团队，根据客户需求设计元件……

卓越品质

Hzbeat提供的所有RF无源元件在交货前均经过100%测试，并享有3年质量保证。

工厂价格

作为RF无源元件的制造商，Hzbeat的报价具有竞争力，基于较低的生产成本……

专业服务

HzBeat拥有超过100名员工（包括超过20名专业技术人员）。

关于我们：成都HzBeat电子科技有限公司（简称HzBeat）是一家专门生产微波产品的高科技企业。占地5000平方米的HzBeat拥有100多名员工（其中包括20多名专业技术人员）。

HzBeat的微波产品覆盖从20MHz到200GHz的频率范围。我们的产品广泛应用于无线通信基站、中继器、射频电路、收发模块、腔体滤波器、雷达、GPS、灾难控制单元、卫星电视等应用中。多年来，HzBeat Electronics一直为一些知名电信巨头和一些国家重点项目提供服务。

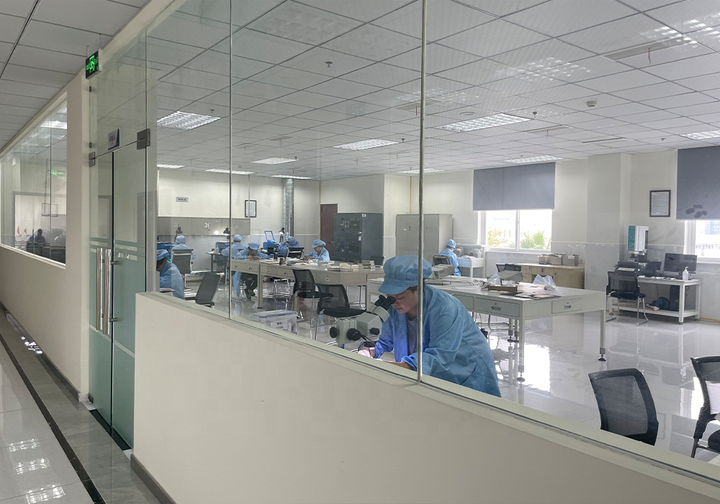

生产环境下，HzBeat专注于为客户提供高质量、低成本、专业化和定制化的产品。我们秉承质量至上、服务至上的原则，始终以最佳解决方案和产品设计为客户提供服务。

请联系我们，我们的工程师将根据您的需求定制合适的解决方案。我们还将提供折扣价格，并出具离岸价报价单。

●微带环流器和隔离器的相对优势在于尺寸小、重量轻、与微带电路集成时空间不连续性小以及易于实现50Ω桥接（高连接可靠性）。其相对劣势在于功率容量较低且电磁干扰性较差。

工作频率范围：2GHz-40GHz。

●插入式/同轴环流器与隔离器的相对优势在于尺寸小、重量轻且易于安装。

工作频率范围：50MHz-40GHz。

●波导器件的相对优势包括损耗低、功率处理能力强和高工作频率。然而，其相对劣势在于由于波导接口的法兰相关问题而具有较大尺寸。

工作频率范围：2GHz-180GHz。

我们将在RF模块上提供低插入损耗、高隔离度以及高功率处理能力。我们的优质客户服务和技术支持团队随时准备为我们的客户提供支持。

卖家推荐

C~Ku频段 6.0~18.0 GHz 微波RF铁氧体宽带微带单循环器

价格范围：$100.00 - $150.00/件
数量：10件

C波段 2.0~6.0 GHz 微波RF铁氧体宽带微带单循环器

价格范围：$175.00 - $260.00/件
数量：10件

Ka波段 33.0~37.0 GHz 微波RF铁氧体微型化微带单循环器

价格范围：$43.00 - $50.00/件
数量：10件

X波段 9.0~10.0 GHz 微波RF铁氧体微型化微带双结循环器

价格范围：$50.00 - $80.00
数量：10件

0.05~40.0 GHz 微波RF铁氧体同轴单隔离器

价格范围：$43.00 - $500/件
数量：10件

0.05~40.0 GHz 微波RF铁氧体插入式单隔离器

价格范围：$20.00 - $60.00/件
数量：10件

0.1~26.5 GHz 微波RF铁氧体宽带插入式单隔离器

价格范围：$43.00 - $50.00/件
数量：10件

微波RF铁氧体同轴单隔离器 (频段 2G~4G Hz) 价格范围：$43.00 - $50.00
数量：未给出具体数量

2.0~180.0 GHz 微波RF铁氧体结波导单循环器

价格范围：$43.00 - $50.0/件
数量：10件

2.0~180.GHz 微波RF铁氧体结波导单隔离器

价格范围：$43.99 - $599/件（这里的价格似乎有误）
数量：10件

卖方推荐
C~Ku波段6.0~18.0 GHz微波射频铁氧体宽带微带单循环器
每件100.00 - 150.00美元
10件
C波段2.0~6.0 GHz微波射频铁氧体宽带微带单循环器
每件175.00 - 260.00美元
10件
Ka波段33.0~37.0 GHz微波射频铁氧体小型化微带单循环器
每件43.00 - 50.00美元
10件
X波段9.0~10.0 GHz微波射频铁氧体小型化微带双结循环器
每件50.00 - 80.00美元
10件
0.05~40.0 GHz微波射频铁氧体同轴单隔离器
每件43.00 - 50.00美元
10件
0.05~40.0 GHz微波射频铁氧体插入式单隔离器
每件20.00 - 60.00美元
10件
0.1~26.5 GHz微波射频铁氧体宽带插入式单隔离器
每件43.00 - 50.00美元
10件
0.1~40.0 GHz微波射频铁氧体同轴单隔离器
每件43.00 - 50.0美元（价格不完整）
10件
2.0~180.0 GHz微波射频铁氧体结波导单循环器
每件43.00 - 50.0美元
10件
2.0~180.GHz微波射频铁氧体结波导单隔离器
每件43.0 - 50美元（价格不完整）
10件

微波条带元件
●电路基板和背板是焊接的。焊接物为焊锡膏或焊锡条。
●采用电路基板、支撑介质、补偿片和永久磁铁之间的键合工艺。

插入式/同轴元件
●插入式电路采用镀金或镀银的铍青铜制成。●电阻和空腔采用焊接工艺，焊锡为焊锡膏，焊接温度为205°C。
●在磁铁、磁性电路和补偿片之间采用键合工艺，使用X98-11醋酸丁酯胶作为粘合剂，固化温度为150°C。
●产品外壳的涂层为：工业纯铁铜镀镍。
●在插入式产品顶部增加了同轴产品连接器。

波导元件
半自动PET塑料瓶吹塑机、瓶成型机、瓶模具成型机等均适用于生产各种形状的PET塑料容器和瓶子。

选择微带环流器和隔离器时，可遵循以下原则：

●可以选择微带传输形式的微波电路、微带结构、具有线结构的环流器和隔离器。

●在电路解耦和匹配时，可选择微带隔离器；在电路中发挥双工和循环作用时，可使用微带环流器。

●根据使用的频率范围、安装尺寸和传输方向选择相应的微带环流器和隔离器产品型号。

●当两种尺寸的微带环流器和隔离器的工作频率能满足使用要求时，较大的产品通常具有更高的功率容量。

●可以通过手动焊接铜带来进行互连，或使用金带/金线进行线邦连接。

●在使用金带铜带进行手动焊接互连时，铜带应呈Ω形桥状，焊锡不应润湿已成形的铜带部分。在焊接前，隔离器中铁氧体的表面温度应保持在60-100°C之间。

●使用金带/金线进行线邦连接时，金带的宽度应小于微带电路的宽度。

为帮助用户更好地了解和合理选择Drop-in/同轴隔离器和环流器，有以下建议：

●可选用线型结构中用于微带传输的微波电路形式的隔离器和环流器；同时也可选用同轴传输形式的微波电路和同轴结构的隔离器及环流器。

●在解耦、阻抗匹配和隔离电路之间的反射信号时，可使用隔离器；在电路中起双工和循环作用时，可使用环流器。

●根据频率范围、安装尺寸和传输方向选择相应的Drop-in/同轴隔离器、环流器产品型号。如果没有对应的产品，用户可根据自身需求进行定制。

●当两种尺寸的Drop-in/同轴隔离器和环流器的工作频率均能满足使用要求时，较大的产品通常具有较大的电参数设计余量。

为了帮助用户更好地了解和合理选择波导器件，有以下建议：

·在波导传输形式的微波电路中，可以选择波导器件。
·在电路中解耦、阻抗匹配以及隔离反射信号时，可以使用隔离器；当在电路中发挥双工和循环作用时，可以使用循环器；当匹配电路时，可以选择负载；当改变波导传输系统中的信号路径时，可以使用开关；当进行功率分配时，可以选择功率分配器；当天线旋转完成微波信号传输时，可以选择旋转接头。
·根据使用中的频率范围、功率容量、安装尺寸、传输方向和功能，选择相应的波导器件产品型号。如果没有相应的产品，用户可以根据自己的需求进行定制。
·当波导循环器和隔离器的工作频率可以满足使用要求时，体积较大的产品通常具有较大的电气参数设计余量。
·采用螺钉固定法连接波导法兰。
表面贴装技术循环器/隔离器
·设备应安装在非导磁载体或基座上。
·符合RoHS标准。
·铅免费回流轮廓，峰值温度250℃@40秒。
·湿度5至95%非冷凝。
·PCB的土地模式配置。

Q1：您是工厂还是贸易公司？
A1：HzBeat是一家专门从事RF元件的工厂。
Q2：你们的地址在哪里？
A2：我们在成都。
Q3：你们从事这个行业多少年了？
A3：我们从事这个行业已经超过10年了，我们在RF隔离器/环行器以及其他RF元件方面很专业。
Q4：你们的交货时间（交货周期）是多长？
A4：如果产品有现货，那么在3天内就能交货。
Q5：你们的最低订购量（MOQ）是多少？
A5：一般来说是10件，但具体取决于型号。
Q6：你们有多少员工？
A6：超过200人。
Q7：为什么选择HzBeat？
A8：1. 拥有一支专业的研发技术团队。
2. 拥有完善的产品质量管理体系。
3. 专业生产和检测能力。
4. 专业的售后服务技术支持。
