产品差异化

通过以下两个图表，您可以大致了解不同类型产品在尺寸、功率和电气性能方面的差异。这也表明了不同类型的产品所适合的频率范围。

标准、微带、插入式、同轴、波导、体积大小、更小、中等、更大、最大、功率处理、更低、中等、中等、最高、电气性能、更低、更高、更高、最高

注：电气性能的比较是基于相同的频率范围和频率条件。

产品类型
频率范围表示
微带
S、C、X、Ku、K、Ka
插入式
VHF、UHF、L、S、C、X、Ku
同轴
VHF、UHF、L、S、C、X、Ku
波导
C、X、Ku、K、Ka、V、W

注：表中的评估仍基于一般比较，具体情况和性能可能会因设计要求、所用材料和其他因素而有所不同。

性能参数表

产品概述

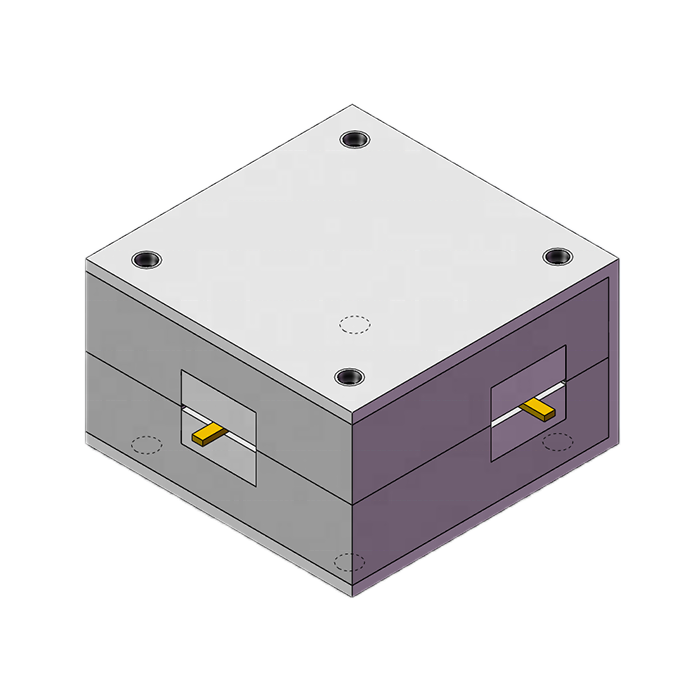

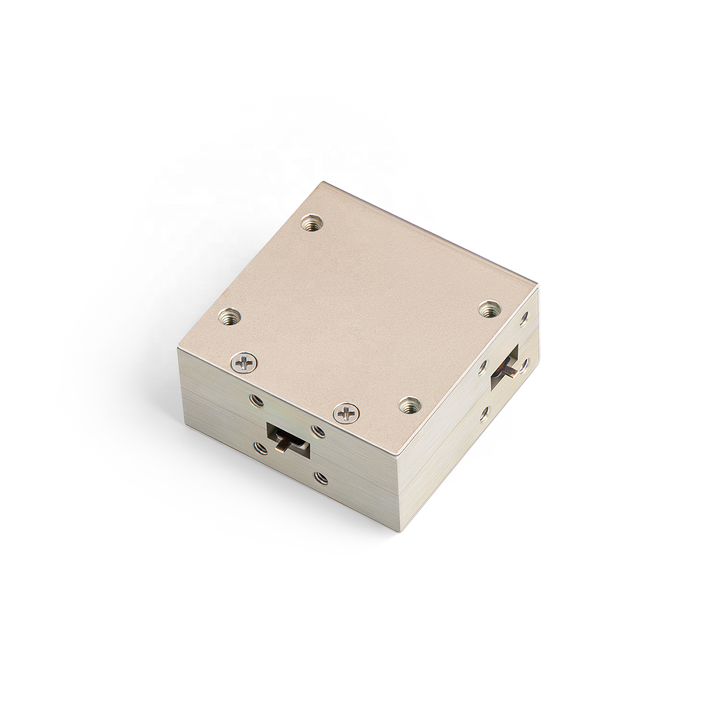

以下产品为宽带插入式循环器，覆盖从S波段到C波段的频率范围，最大相对带宽高达66.66%。可根据频率波段需求进行定制。

模型
频率（GHz）
最大带宽（BW）
插入损耗（dB）最大值
隔离度（dB）最小值
电压驻波比（VSWR）最大值
工作温度（℃）
峰值/连续波/平均功率（Watt）

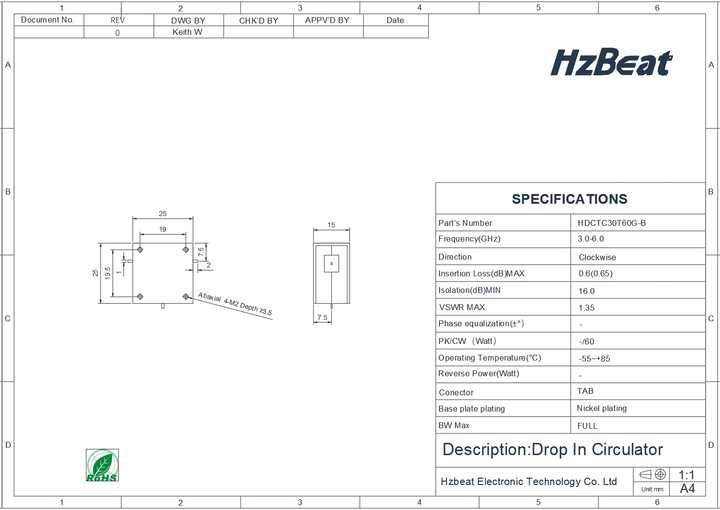

HDCTC30T60G-B
3.0-6.0
全频段
0.6（0.65）
16.0
1.35
-55至+85℃
/60瓦特
HDCTD30T60G-B
3.0-6.0
全频段
0.6（0.65）
16.0
1.35
-55至+85℃
/60瓦特

（注：由于最后“/60”具体意义未提供，可能指产品规格或者技术参数中的一个单位或者特定的说明，以上译文保留原内容格式。）

里面的*（）是极限温度指数，详细的产品数据需参照技术规范表。

定制服务

作为RF无源元件的创新制造商，Hzbeat拥有自己的研发团队，为客提供······

优质品质

Hzbeat提供的所有RF无源元件在交货前均会进行100%测试，并享有3年质量保证。

工厂价格

作为RF无源元件的制造商，Hzbeat的报价极具竞争力，基于较低的生产成本······

专业服务

HzBeat拥有超过100名员工（包括超过20名专业技术人员）。

关于我们：成都赫兹贝特电子科技有限公司（简称赫兹贝特）是一家专注于制造微波产品的高科技企业。赫兹贝特占地5000平方米，拥有100多名员工（包括20多名专业技术人员）。

赫兹微克的微波产品涵盖20MHz至200GHz的频率范围。我们的产品广泛应用于无线通信基站、中继器、射频电路、收发模块、腔体滤波器、雷达、全球定位系统、灾控单元、卫星电视等领域。多年来，赫兹微克电子一直为一些知名的电信巨头以及一些国家重点工程项目提供服务。

生产环境下，HzBeat专注于为客户提供高质量、低成本、专业化和定制化的产品。我们秉承质量至上、服务至上的原则，始终以最佳解决方案和产品设计为客户提供服务。

联系我们，我们的工程师将根据您的需求定制合适的解决方案。我们还将提供折扣定价，并给出离岸价格报价。

●微带环行器和隔离器的相对优势包括尺寸小、重量轻、与微带电路集成时空间不连续性小以及50Ω桥接可靠度高。其相对劣势是功率容量低、电磁干扰免疫力差。
频率范围：2GHz-40GHz。

●直插式/同轴式隔离器和环行器的相对优势同样在于其尺寸小、重量轻、安装简便。
频率范围：50MHz-40GHz。

●波导器件的相对优势包括损耗低、功率处理能力强、工作频率高。然而，其相对劣势是尺寸较大，因为波导接口的法兰相关问题。
频率范围：2GHz-180GHz。

我们将为射频模块提供低插入损耗、高隔离度和高功率处理能力。我们还提供卓越的客户服务和技术支持，以支持我们的客户。

卖家推荐

C~Ku频段6.0~18.0 GHz微波射频铁氧体宽带微带单循环器
单价：$100.00 - $150.00/件
数量：10件

C频段2.0~6.0 GHz微波射频铁氧体宽带微带单循环器
单价：$175.00 - $260.00/件
数量：10件

Ka频段33.0~37.0 GHz微波射频铁氧体微型化微带单循环器
单价：$43.00 - $50.00/件
数量：10件

X频段9.0~10.0 GHz微波射频铁氧体微型化微带双结循环器
单价：$50.00 - $80.00
数量：10件

微波射频铁氧体同轴单隔离器，频段范围为： 0.05~40.0 Ghz
单价：$43.00 - $50.00/件
数量：10件

微波射频铁氧体插入式单隔离器，频段范围为： 0.05~40.0 Ghz
单价：$20.00 - $60.00/件
数量：10件

微波射频铁氧体宽带插入式单隔离器，频段范围为： 0.1~26.5 Ghz
单价：$43.00 - $50.00/件
数量：10件

微波射频铁氧体同轴单隔离器，频段范围为： 0.1~40.0 Ghz
单价：$43.00 - $50.0
数量：未给出具体数量

2.0~180.0 Ghz微波射频铁氧体波导结单循环器
单价：$43.00 - $50.00/件
数量：10件

2. 2~18.. GHz微波射频铁氧体波导结单隔离器
单价：$43. 3- 5 3 . 3 3 /件
数量：未给出具体数量

卖家推荐

C~Ku频段6.0~18.0 GHz微波射频铁氧体宽带微带单循环器
单价：$100.00 - $150.00/件
数量：10件

C频段2.0~6.0 GHz微波射频铁氧体宽带微带单循环器
单价：$175.00 - $260.00/件
数量：10件

Ka频段33.0~37.0 GHz微波射频铁氧体小型化微带单循环器
单价：$43.00 - $50.00/件
数量：10件

X频段9.0~10.0 Ghz微波射频铁氧体小型化微带双结循环器
单价：$50.00 - $80.00
数量：10件

0.05~40.0 Ghz微波射频铁氧体同轴单隔离器
单价：$43.00 - $50.00/件
数量：10件

0.05~40.0 Ghz微波射频铁氧体插入式单隔离器
单价：$20.00 - $60.00/件
数量：10件

波射频铁氧体宽带插入式单隔离器
单价：$43.00 - $50.00/件
数量：10件

波射频铁氧体同轴单隔离器
单价：$43.00 - $50.注: 单价后的“/ piece”缺少中文表达。可根据具体情况处理为：“每个价格为”、“每个约人民币”、“单价范围”等，请结合实际情况决定。
数量：10件

2. 波至18. 波GHz微波射频铁氧体结波导单循环器
单价范围：$43. 波 - $5波 / 每一件（请注意，“2.”到“GHz”的部分缺失具体数值和单位，如“2.X GHz”等）
数量：1件（或根据实际数值调整）

2. 波至18波GHz微波射频铁氧体结波导单隔离器
单价范围：$43. 波 - $5波 / 每一件（同上）
数量：1件（或根据实际数值调整）

微波带状组件
●电路基板和背板焊接在一起。焊料为焊锡膏或焊条。
●电路基板、支撑介质、补偿片和永久磁铁之间采用键合工艺。

插入式/同轴组件
●插入式电路为金或铜银镀层的铍青铜。
●电阻和空腔采用焊接工艺，焊料为焊锡膏，焊接温度为205°C。
●铁氧体基板、支撑介质、补偿片、永久磁铁和磁路之间采用键合工艺，粘合剂为X98-11醋酸酯干燥胶，固化温度为150°C。
●产品外壳涂层为：工业纯铁镀铜镍层。
●在插入式产品上方添加了同轴产品。

波导组件
半自动pet塑料吹瓶机（bottle making machine）、pet塑料模具瓶（bottle molding machine）及适合制造各种形状的pet塑料容器的塑料瓶成型机

百度翻译的：对于pet塑料瓶的生产，半自动pet塑料吹瓶机、瓶制造机、瓶成型机等设备是适合生产各种形状的pet塑料容器和瓶子的理想选择。

在选择微带环行器和隔离器时，可遵循以下原则：

• 可以选择微带传输线电路、微带结构、环行线结构和隔离器。
• 当电路间解耦和匹配时，可以选择微带隔离器；当电路中需要执行双工和循环角色时，可以使用微带环行器。
• 根据使用的频率范围、安装尺寸和传输方向选择相应的微带环行器和隔离器产品型号。
• 当两种尺寸的微带环行器和隔离器的工作频率都能满足使用要求时，较大的产品通常具有更高的功率容量。
• 铜带可通过手动焊接进行互连，或使用金带/金线进行线束连接。
• 使用镀金铜带进行手动焊接互连时，铜带应塑成Ω形桥状，焊料不应润湿已成形的铜带部分。在焊接前，应将隔离器的铁氧体表面温度保持在60-100°C之间。
• 使用金带/金线束进行互连时，金带的宽度应小于微带电路的宽度。

为了帮助用户更好地了解和合理选择插入式/同轴隔离器和环行器，有以下建议：

●对于微带传输形式的微波电路，可选择线形结构的隔离器和环行器；对于同轴传输形式的微波电路，可选择同轴结构的隔离器和环行器。

●在解耦、阻抗匹配和隔离电路之间的反射信号时，可使用隔离器；在电路中发挥双工和循环作用时，可使用环行器。

●根据频率范围、安装尺寸和传输方向选择相应的插入式/同轴隔离器和环行器产品型号。如果没有对应的产品，用户可以根据自己的需求进行定制。

●当两种尺寸的插入式/同轴隔离器和环行器的工作频率都能满足使用要求时，较大的产品通常具有较大的电参数设计余量。

为了帮助用户更好地了解和合理选择波导器件，有以下建议：

●在波导传输形式的微波电路中，可以选择波导器件。

●在电路中解耦、阻抗匹配和隔离反射信号时，可以使用隔离器；当在电路中起到双工和循环作用时，可以使用循环器；当匹配电路时，可以选择负载；当改变波导传输系统中的信号路径时，可以使用开关；当进行功率分配时，可以选择功率分配器；当天线旋转完成微波信号传输时，可以选择旋转接头。

●根据使用中的频率范围、功率容量、安装尺寸、传输方向和功能，选择相应的波导器件产品型号。如果没有相应的产品，用户可以根据自己的需求进行定制。

●当波导循环器和隔离器的工作频率都能满足使用要求时，体积较大的产品通常具有较大的电参数设计余量。

●采用螺钉固定法连接波导法兰。

表面贴装技术循环器/隔离器：

●设备应安装在非磁性载体或基底上。

●符合RoHS标准。

●铅免费回流焊工艺，峰值温度250℃@40秒。

●湿度范围为5至95%的非冷凝湿度。

●PCB上的接地图案配置。

Q1：您是工厂还是贸易公司？
A1：HzBeat是一家专业从事RF元件生产的工厂。
Q2：你们的地点在哪里？
A2：我们在成都。
Q3：你们从事这个行业多少年了？
A3：我们从事这个行业已经超过10年，我们在RF隔离器/环流器以及其他RF元件方面非常专业。
Q4：你们的交货时间（交货周期）是多久？
A4：如果产品有现货，交货时间为3天以内。
Q5：最低订购量（MOQ）是多少？
A5：通常来说，最低订购量为10件，但具体数量取决于型号。
Q6：你们有多少员工？
A6：我们拥有超过200名员工。
Q7：为什么选择HzBeat？
A8：1. 拥有专业的研发技术团队。
2. 拥有完善的产品质量管理体系。
3. 拥有专业的生产和测试流程。
4. 拥有专业的售后服务技术支持。
