含氟聚合物产品现已成为中国领先的含氟聚合物生产基地。我们具备基础研究能力、应用 research 研究能力和拓展研究能力，已建立产品开发研究能力，确定产品开发，并建立了一套完整的质量管理体系。为客户提供含氟聚合物产品的全面解决方案。

氟聚合物产品的应用领域是聚烯烃产品的挤塑加工条件。适合用于LLDPE、LDPE、HDPE、PP、PS、PET等。氟聚合物产品的应用行业包括电线电缆材料、管道、流延膜、吹塑膜、色母粒、草坪绘图等。质量管理体系：ISO9001 ISO14000 ISO45001

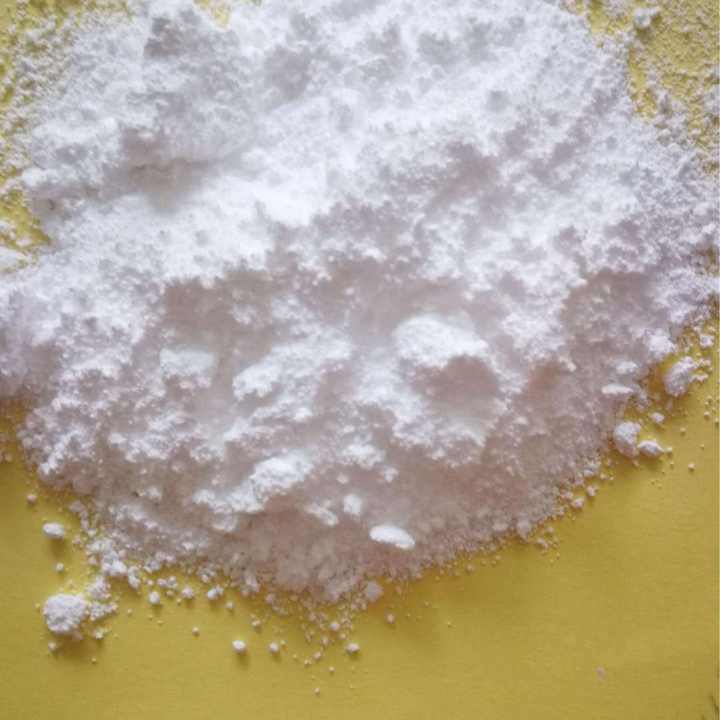

含98%有效成分含氟聚合物加工添加剂PPA2611是一种无颗粒流散性好的20目白色或浅黄色粉末。它能在极低添加剂用量（200-800ppm）的情况下提高聚烯烃的加工性能，对树脂本身的物理性能或产品的粘合、印刷和热封性能无影响。适用于各种树脂挤塑加工过程，消除熔体断裂现象，提高挤塑加工性能。

人工草皮刷添加0.3‰含氟聚合物加工助剂，消除和改善熔体断裂，改善产品表面质量。吹膜添加0.3‰含氟聚合物加工助剂，消除和改善熔体断裂，改善产品表面质量。流涎膜添加0.3‰含氟聚合物加工助剂，以消除并减少熔体断裂并改进产品表面质量。

氟聚合物加工助剂的应用工艺1. 氟聚合物加工助剂的产品性能在于消除和改善熔体断裂，提高聚烯烃树脂的加工性能，添加量极低，为300~1000ppm。2. 氟聚合物加工助剂在聚烯烃树脂中的分散性决定了其使用效果。由于氟聚合物加工助剂的添加量很小，粉末状氟聚合物加工助剂产品需要制成母料。3. 有助于分散性，母料制备浓度：控制低于5%，加入0.2%的抗氧化剂，建议制备3%的母料，添加量为1~3%。4. 搅拌过程要求：使用普通混合器，避免混合时的高温聚集。5. 建议的造粒机温度：

6.首次使用时，必须彻底清洁设备。启动机器时，用高浓度母料运行约20分钟，然后将其降至正常浓度的3%进行生产。起始时间根据设备、基材和剪切率而定，为20-60分钟。7.氟聚合物加工助剂产品长期连续使用没有有效时间限制。8.推荐剂量：300~1000PPM

含氟聚合物加工助剂解决方案，消除并改善熔体断裂含氟聚合物加工助剂的主要功能是消除并改善聚烯烃材料的熔体断裂现象，在不改变树脂本身性能的前提下，提高树脂的加工性能。含氟聚合物加工助剂利用自身的能力消除并改善聚烯烃材料的熔体断裂现象，解决出现在薄膜挤出、挤塑和拉丝等挤出工艺中的鲨鱼皮现象。鲨鱼皮现象产生的原因是在高温高速挤压时，树脂熔体产生鲨鱼皮。模头壁摩擦力作用于熔体出口外层，熔体外层受到拉伸作用，流体发生弹性收缩。在高速挤出状态下，会引起熔体破裂，产生鲨鱼皮现象。n解决方案：降低张力（压力）、降低产量、降低分子量、改变树脂组成、提高加工温度、改变模具尺寸、添加0.3～1‰含氟聚合物加工助剂。

聚氟化物加工添加剂解决方案，解决薄膜生产过程中的凝胶化问题。薄膜制作过程中出现凝胶的原因：1）未混合/未熔化的凝胶：设备缺陷（螺杆结构、模具尺寸）导致材料混合不均匀，从而导致凝胶的形成。2）交联凝胶：设备的“死角”是降解点，容易产生凝胶；操作温度不当也会导致交联凝胶的产生。碳自由基中心将PE交联成高分子量PE。3）氧化凝胶：纤维或其他树脂污染；无机添加剂的聚结；聚合物中的凝胶；氧化凝胶产生的过程是氧化物粘附在模具壁上，作为聚合物其他氧化的点，产生高浓度的氧化物，导致交联。n解决方案：连续添加聚氟化物加工添加剂800~1000ppm，使用聚氟化物加工添加剂润滑层涂覆模具壁，形成动态润滑层，实现动态平衡，避免材料在模具壁上的积累；具有良好热稳定性的聚氟化物加工添加剂不会交联，可以消除和减少低分子组分，从而消除和减少模具凝胶现象，提高生产效率，降低废品率。聚氟化物加工添加剂能够消除和提高聚烯烃材料的熔体断裂性能，解决制膜、挤塑、拉丝等挤压过程中出现的模具沉淀现象。在挤压过程中，挤压物会逐渐在模具出口处沉积，形成模具沉积物或模具沉淀物；这严重影响产品质量，主要表现为产品机械和光学性能下降，产品性能恶化，表面光洁度差。n模具沉淀现象的原因及解决方案：使用设备的原因1）工作过程中螺杆压力的变化；2）熔融熔化温度的影响；3）设备速度的变化；4）模具的清洁度；5）模具的加工尺寸：入口尺寸、长度、出口角度、收缩变化、熔体流速、模具扩张比。原材料原因1）原材料含有低分子量物质；2）包装；3）材料的分散性：原材料分散不均匀，组分粘度不同；4）湿度和挥发物。解决方案和改进计划：添加0.5~1‰聚氟化物加工添加剂。

使用ProcessImprove分散氟聚合物加工助剂，建议首先使用双螺杆挤出机制作3-5%的母粒，然后根据目标添加剂的量添加到挤出树脂中。初次使用时，根据设备、原料和剪切速度，会有20-40分钟的起效时间。对于长期连续使用氟聚合物加工助剂的设备，则没有起效时间。n注意事项：n1. 每次造粒后，迅速隔离空气并密封，以防吸水。不要长时间让粉末或主体材料暴露在空气中。n2. 如果发生由于吸水导致的表面变色和积水等异常现象，请立即停止使用该产品并与制造商联系。n以下是按照制造时有效的标准制造工艺生产，并经过认证符合以下所列规格。n保质期：自生产日期起24个月n储存条件：储存在原包装、未开封的容器中一般仓库储存
