Nanocaco3透明填料母粒TY-09

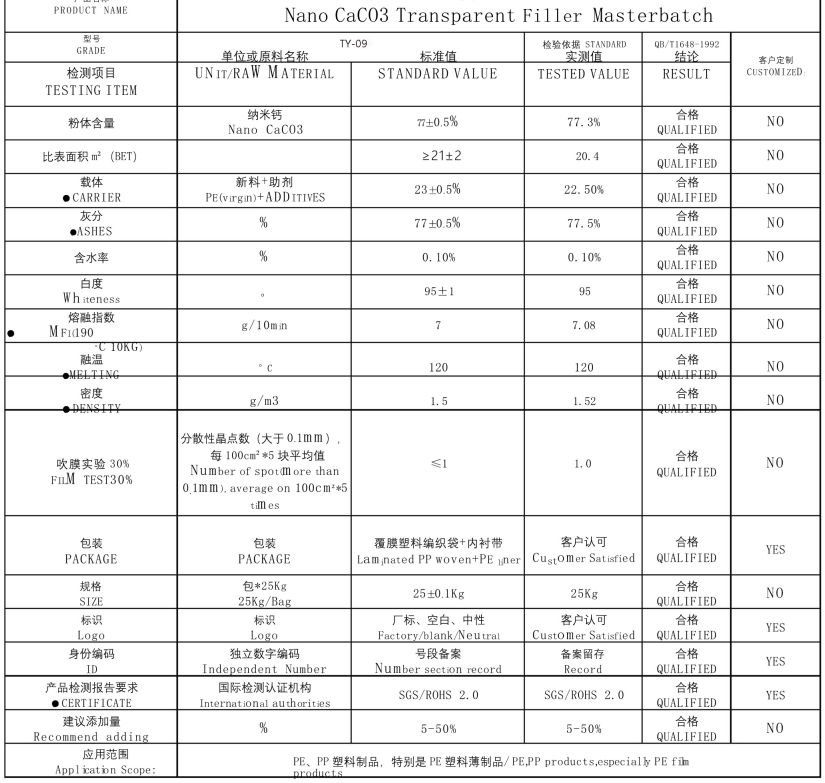

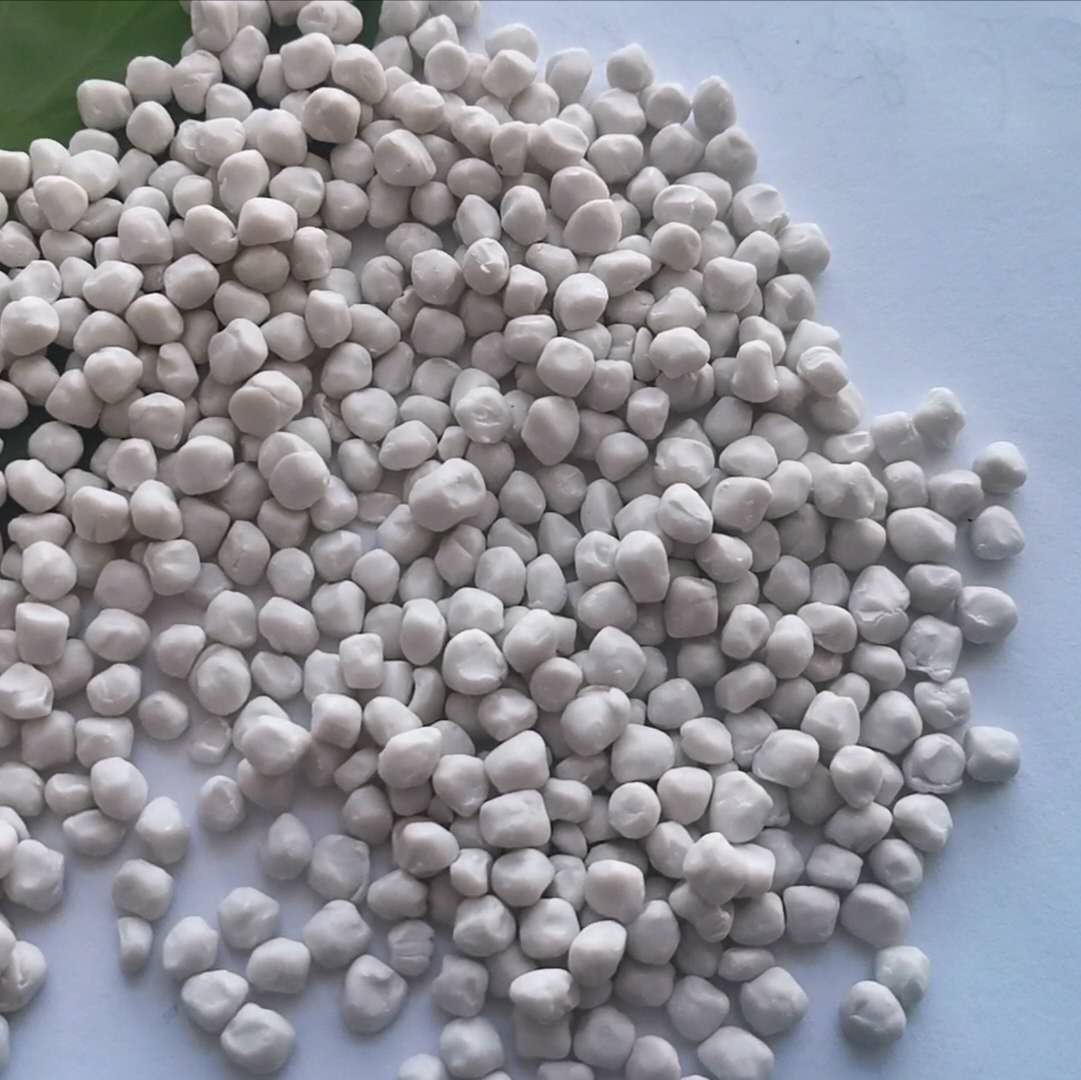

碳酸钙填充母料简介：又称填充母料或填充添加剂，通常为颗粒状（丸状），与聚烯烃树脂（新料或再生料）混合使用于挤出、注塑或吹塑成型过程中，以替代部分填充树脂，改善塑料性能，降低生产成本。nn技术介绍（添加比例）：nn1. 硫酸钡15% +纳米钙15%，总比例为30%，温度基本不需要调整。其优势在于不仅保留了硫酸钡的亮度、透明度和白度，还可降低成本并减少塑料袋的比例。（纳米钙的比重为1.5，硫酸钡为2.7-3.2）。nn2. 单纳米钙20%，温度基本不需要调整。若出现鼓泡现象，建议适当降低温度。根据比例损失，其透明度基本不及硫酸钡，比重较轻，价格也比硫酸钡便宜。nn3. 单纳米钙含量达到30%或以上时，如存在鼓泡现象，应尽可能降低前段和后段的温度而不影响塑化。原则上，其为抛物线型。根据以往经验，温度控制在155-165℃即可，中段温度约为170-190℃。根据高压比例的不同，可能需要相应调整前段和后段的温度。每台机器可能需要进行微调。nn4. TY-09生产温度较低，如使用过程中出现鼓泡，需向客户询问温度计、纳米钙用量、材料类型、膜厚度及使用设备等细节。明确这些问题后，我们才能提供相应的解决方案。nn5. 对于高品质需求的客户，可在HDPE膜中添加TY-09，最佳控制量不超过20%，透明度较小但品质卓越。当添加到LDPE吹塑膜时，最佳添加量约为15%，透明度较小且各方面性能表现良好。nn6. 纳米钙粉末的细度为40-60纳米，产品添加量为0-50%（建议添加量为0-40%）。产品吹塑时未完全膨胀，此时厚度较厚，并会出现明显的白化现象（其他填充产品亦是如此）。完全膨胀后，可以达到客户所需的透明度。纳米钙TY-09的比重较轻，仅为1.5-1.6（原料0.93-0.94，硫酸钡3.2，普通碳酸钙填充物1.7-1.9）。当客户需要使用较高剂量时，建议每次按+5%的比例逐步增加至适当的添加量（每个比例应稳定保持10-15分钟）。nn最佳添加比例：nn1. 吹塑膜PE（农业薄膜、塑料薄膜、共挤薄膜、民泳薄膜）-8%~10%n2. 一次性餐盒、酸奶盒、打包带PP--30~60%n3. 流延包装膜、垃圾袋、编织袋、购物袋--20~50%（注塑、吹塑LDPE-10-40%）n4. 吹塑产品、机油桶、塑料桶、塑料瓶HDPE--10-40%。PP--20~40%n5. 塑料托盘、塑料盆、开关盒、塑料玩具、化妆品盒HDPE10-30%，PP--20~30%。塑料窗帘、塑料板、垫PS--15~30%nn技术规格：n请点我进行聊天。nn产品图片：n主要用途：塑料n请直接与我聊天。nn我们的展览：n认证：n请直接与我聊天。n`
