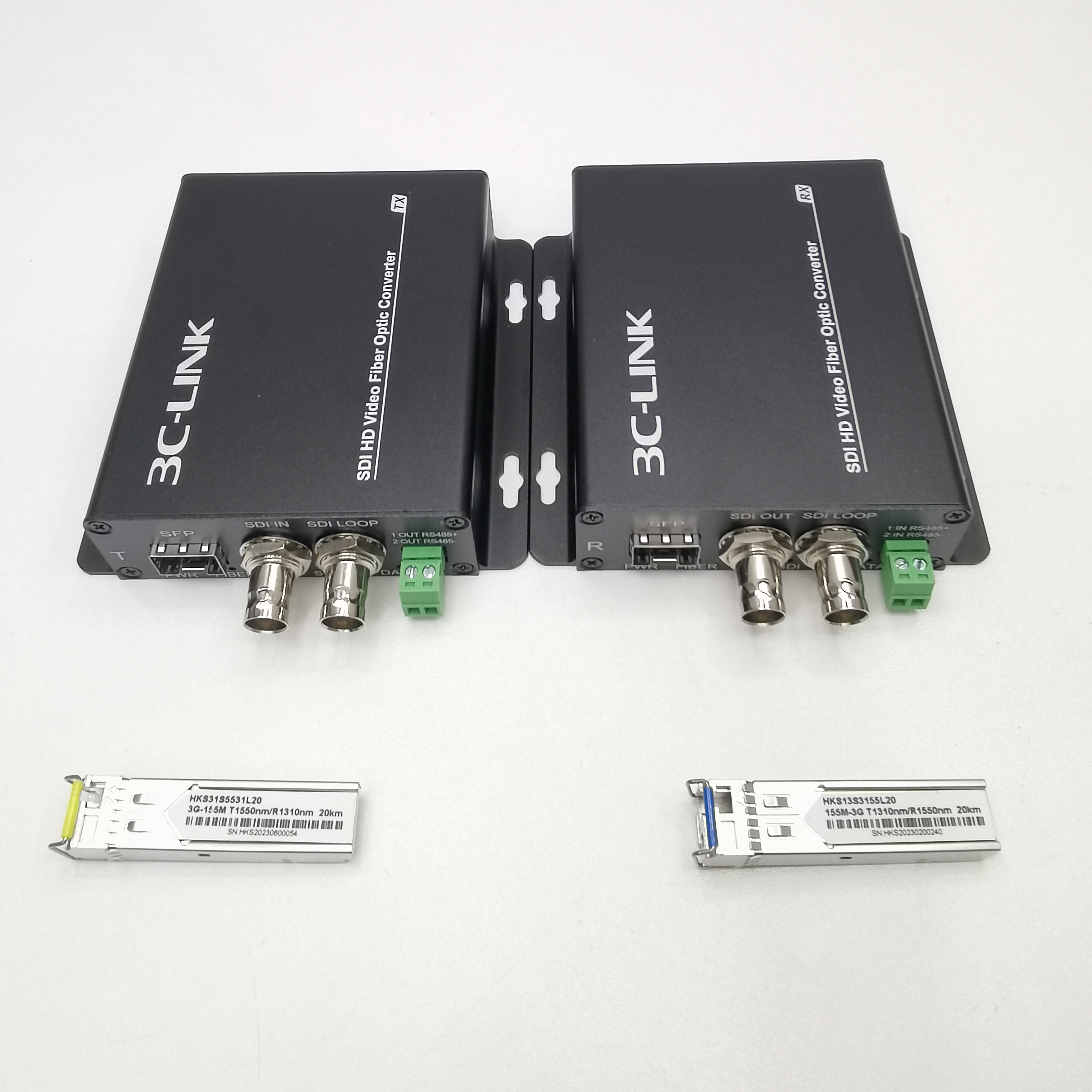

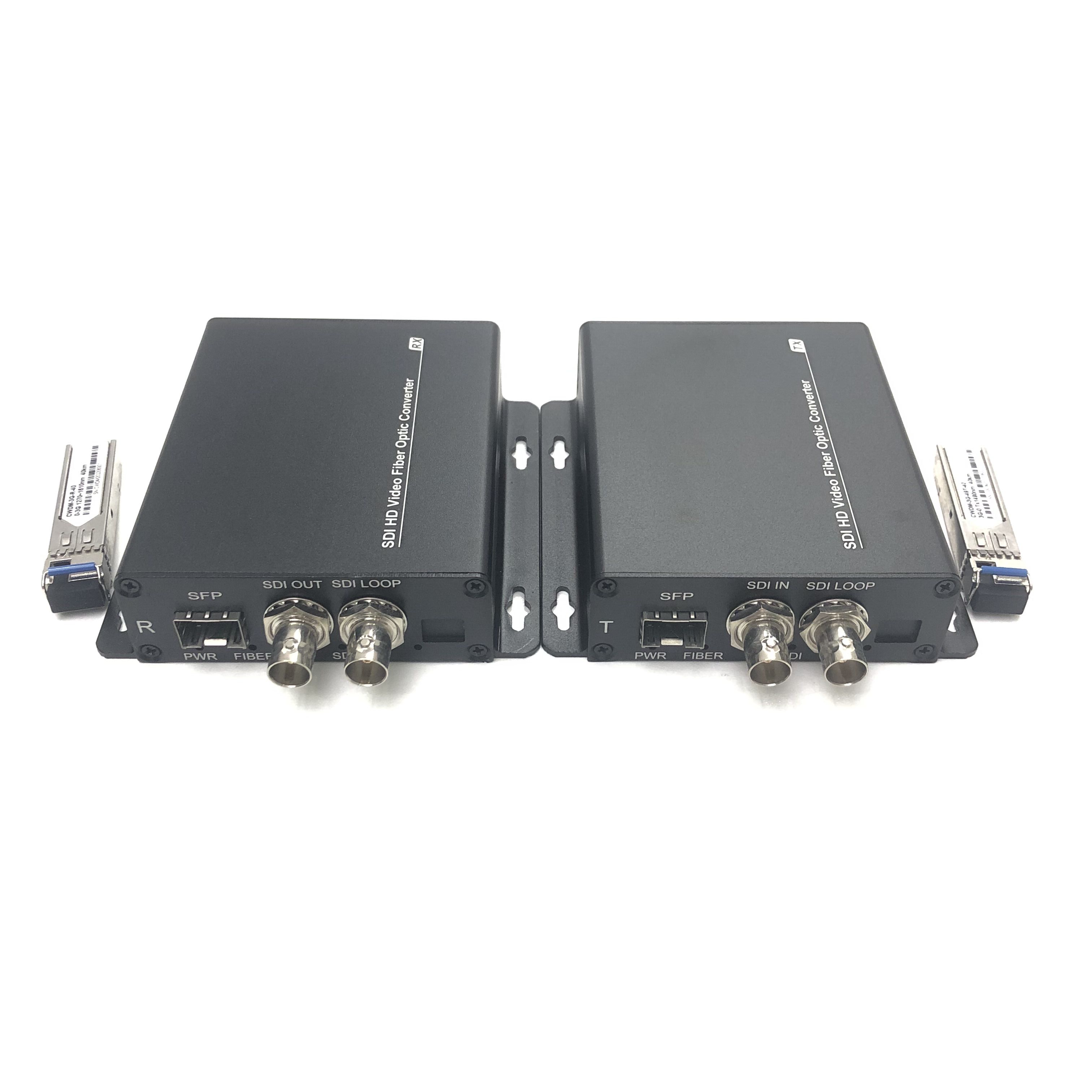

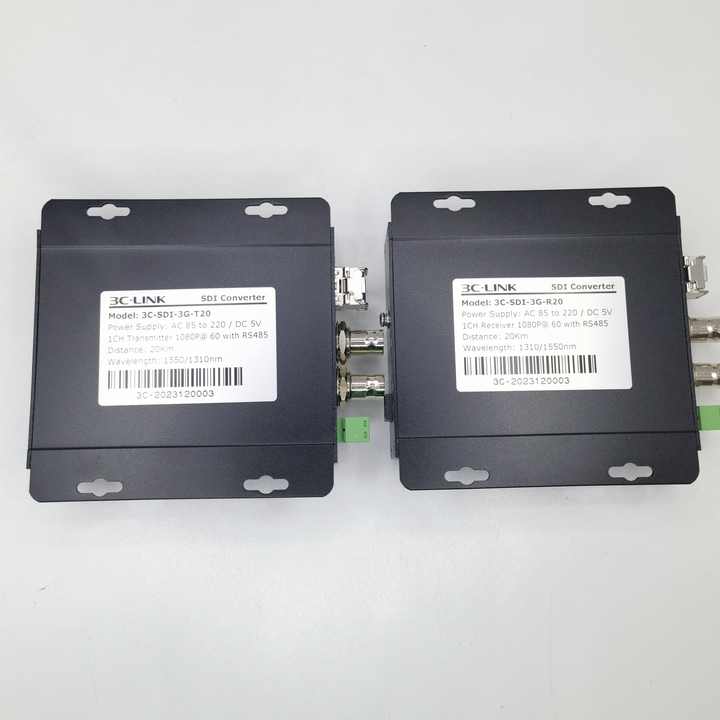

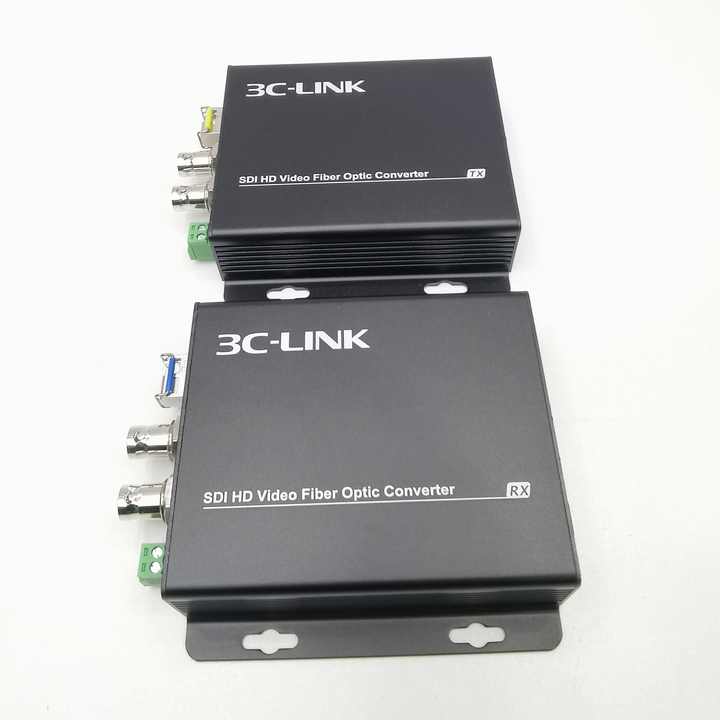

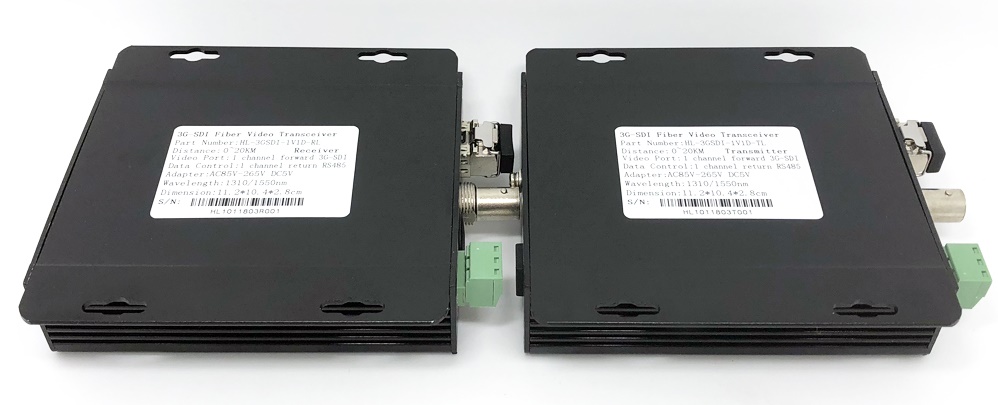

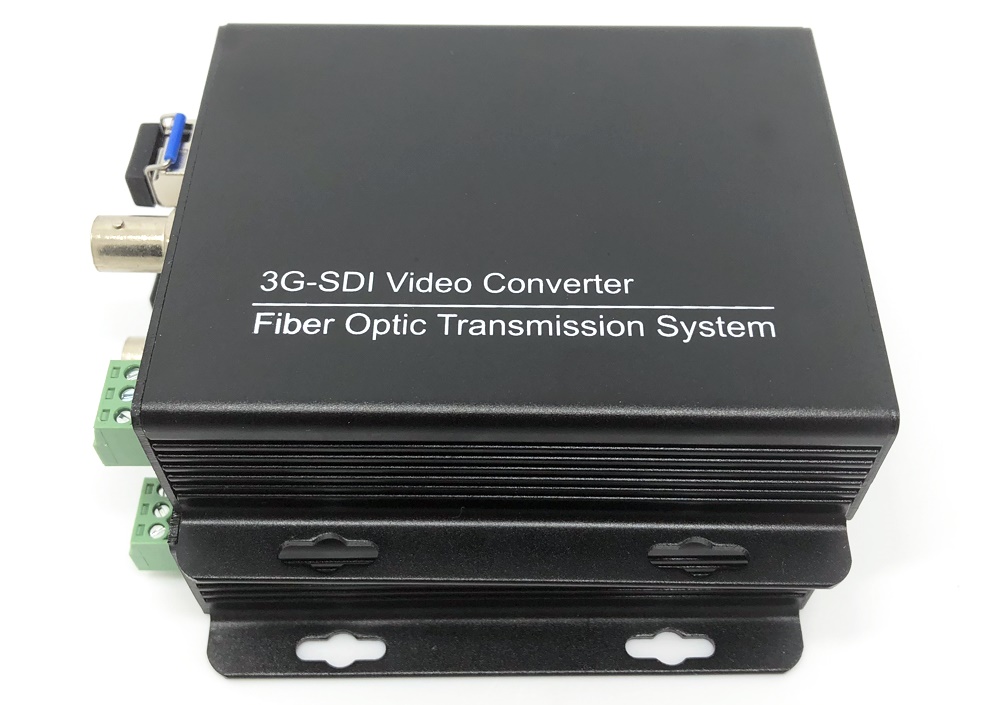

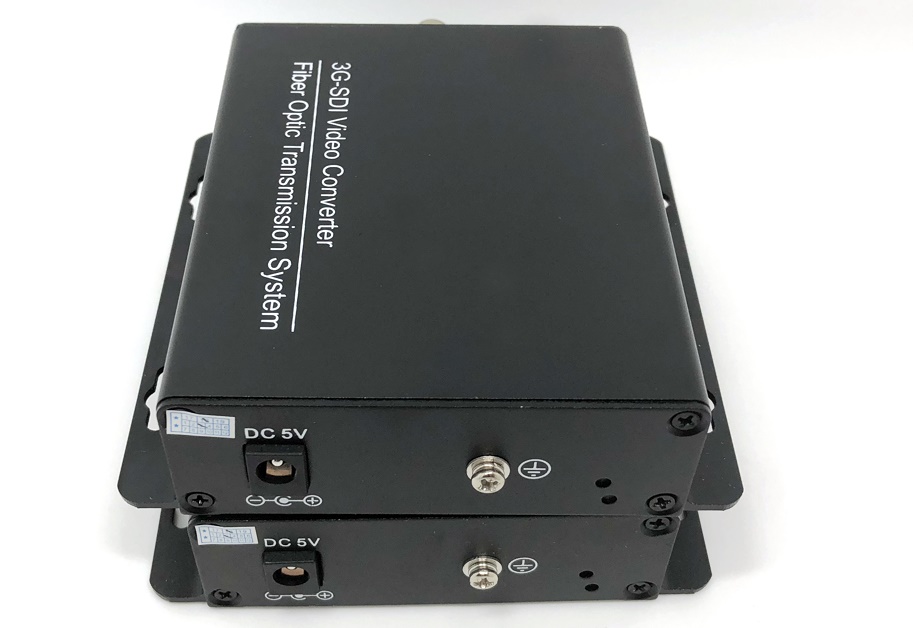

SD-SDI/HD-SDI/3G-SDI视频通过单芯光纤转换器hd-sdivideo发射器

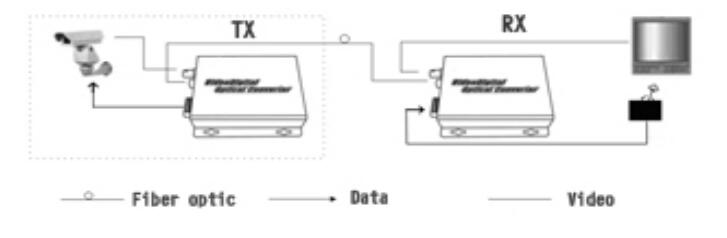

系统设计

光纤视频发射器与接收器

SDI系列单通道传输

SD-SDI/HD-SDI/3G-SDI视频通过单个核心光纤传输

单模式或多模式

SD-SDI/HD-SDI/3G-SDI 单元支持 LC/PCOptic连接器

我们将为您的SC/PC或ST/PC或FC/PC光纤连接器要求提供免费跳线+适配器。

根据光学预算计算传输距离范围

制造商默认标准为单模20Km

SD-SDI/HD-SDI/3G-SDI的1通道视频可以通过单根光纤传输

最大工作速率为3.2Gb/s

支持SMPTE292M（2.9Gb/s）时钟恢复

支持标准：HD-SDI/SD-SDI的1.485Gbps/M，支持SMPTE 425M 3Gb/s映射（3G-SDI），支持SMPTE 424M 3Gb/s串行接口（3G-SDI）

输出波长范围是1310nm、1550nm和符合ITU-TG.694.2标准的其它CWDM波长（通常为16种）

•自动电缆均衡，用于所有低于3.2Gb/s的速率（Belden1694A）

LED 状态指示监控工作状态

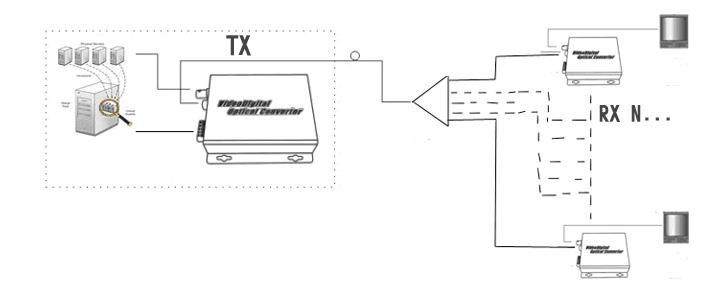

视频传输系统可以支持许多应用分支结构

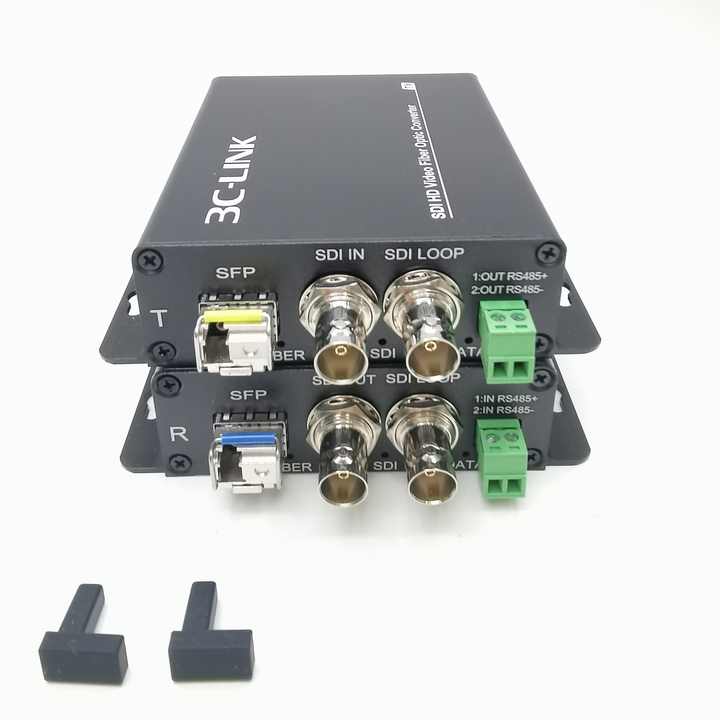

光纤端口支持SFP收发器热插拔

SDI视频格式支持

625/25PAL

525/29.97NTSC

525/23.98NTSC

720p50，720p59.94

1080P 帧率包括 23.98/24/30/50/60

1080i23/24/30/50/59.94

视频

频道数量：1频道

输入/输出连接器：BNC75Ω

输入/输出电压：1.0伏

VideoBitsRate: Max3.2Gb/s

VideoSDIStandards: 270Mbps（SD-SDI）

1.485Gbps/M(HD-SDI)

SMPTE425M 3Gb/s映射（3G-SDI）

SMPTE424M 3Gb串行接口（3G-SDI）

数据（可选）

Dataencode：RS485/RS422/RS232/曼彻斯特编码

物理接口：工业标准螺丝端子

速率支持范围：0~400Kbps

光纤

光端口数量：1SFP

连接器：SimplexLC

传输距离：多模式550米

单模 20Km-80Km

波长：多模：850/1310nm

单模：1310/1550nm（可选）

连接器

视频：BNC75Ω

光纤:SimplexLC

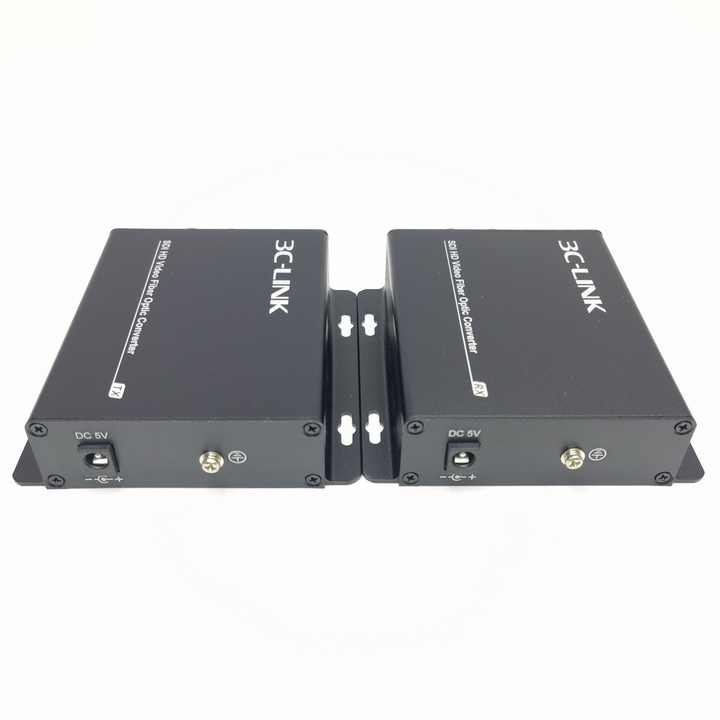

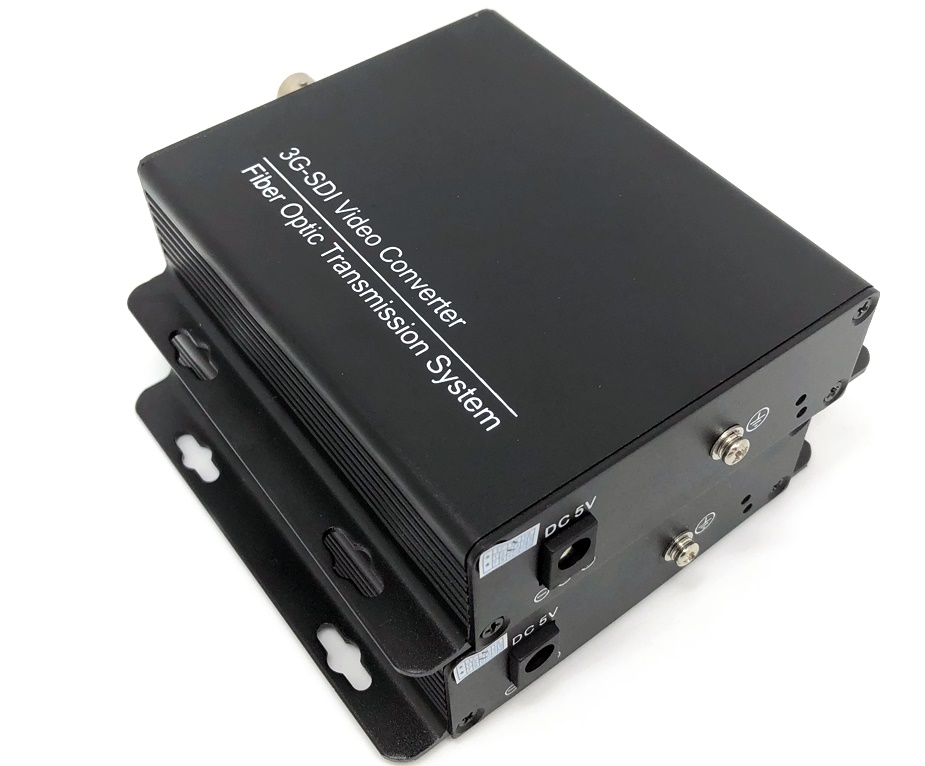

独立电源：DCJACK

Rackpower：AC电源线

电气机械

电源适配器：AC100-240V转DC5V 2A

功耗：<3W

环境

OperatingTemperature:-5C~+75C工作温度：-5摄氏度至+75摄氏度

存储温度：-5°C~+85°C

相对湿度：0%~95%（非冷凝）

MTBF:>100,000小时

为了满足客户的需要并帮助他们实现项目，我们还可以根据客户的需求生产产品。

光学功率预算适合多模（62.5/125m）和单模（9/125m）。

使用50/125毫米多模光纤时，从光功率预算中减去3dB。

光纤光学传输距离受限于光纤本身的光学损耗以及连接器、拼接器和面板引入的任何附加损耗。

此外，光纤带宽还限制了最大传输距离。

• 独立单元的电源适配器的生产商为第三方。电源适配器包括美国、欧洲、英国或澳大利亚的电源插头。

如有任何特殊需求和定制，请随时联系工厂

MOQ（最小订单量）n虽然我们希望您订购更大的订单以获得较好的折扣，但我们理解您可能希望首先测试产品质量和市场。我们的光纤视频收发器最小订单量为1-10件。n交货时间n通常我们的交货时间为5-7天，但有时我们可以为紧急情况下提供优先生产。n付款n样品：接受PayPal和西方联盟付款，因为他们接收付款较快；n大批量订单：低于5000美元，我们接受全额付款；超过5000美元，我们接受提前支付30%的定金，余额在发货前安排。n质保n从交货之日起为期3年。在保修期内，技术服务是免费的。n技术服务：包括电子邮件支持、电话支持、现场支持和维修/更换服务。n型号n描述n3C-HL-3GSDI-1V1D-RLn通过单芯光纤收发器实现0-20km的SD-SDI/HD-SDI/3G-SDI视频传输

我们还销售其他型号如

3G-SDIMINI

3G-SDISTANDARD

12G-SDI

HDMI-3G

HDMI-4K

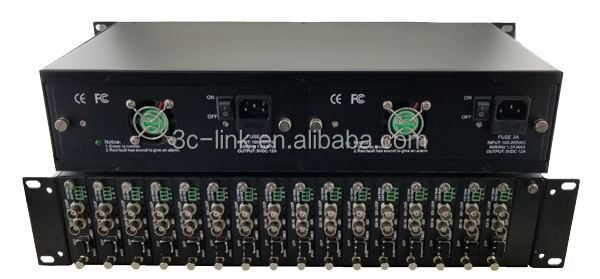

底盘也是可提供的
