数据采集单元数据采集设备Modbus RTU RS485

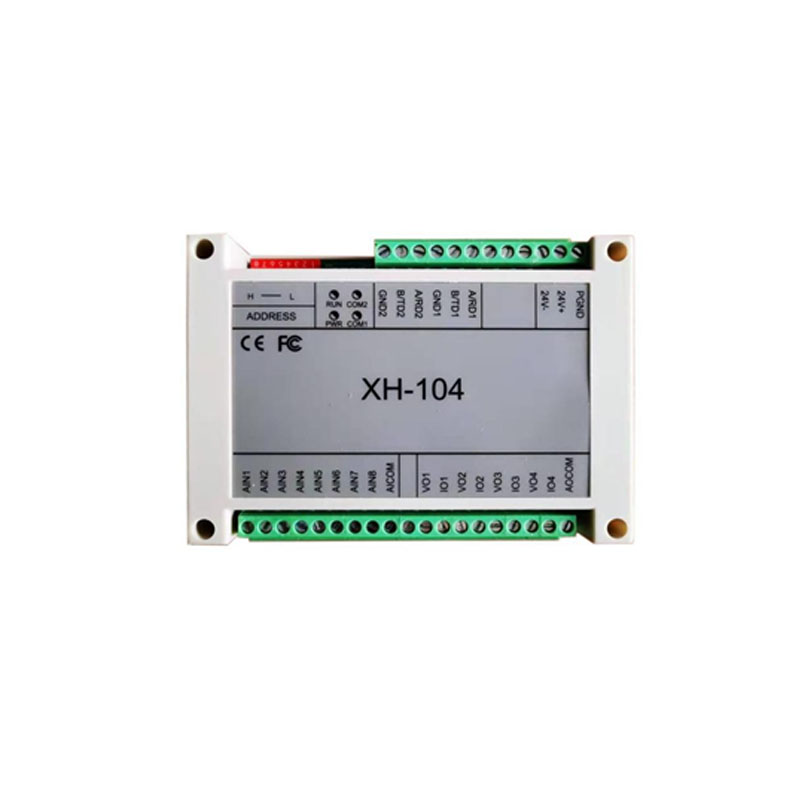

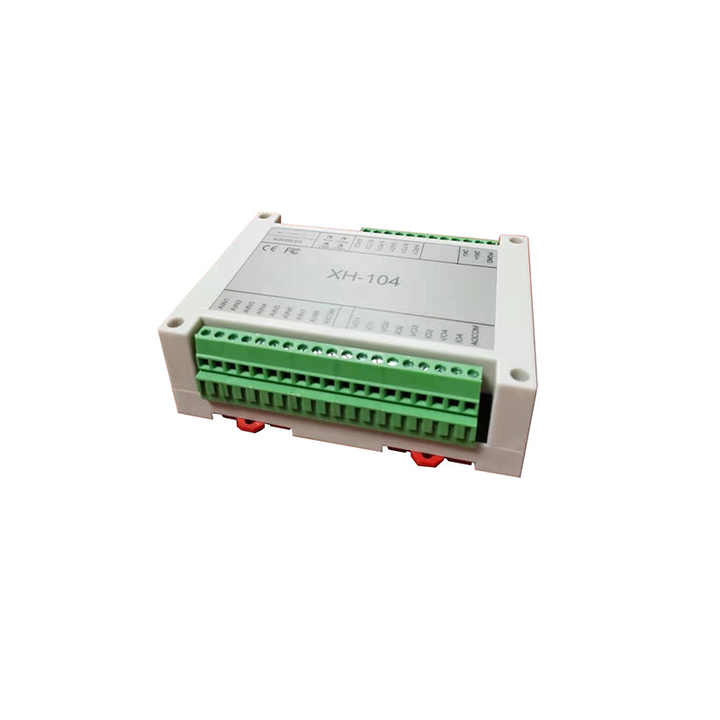

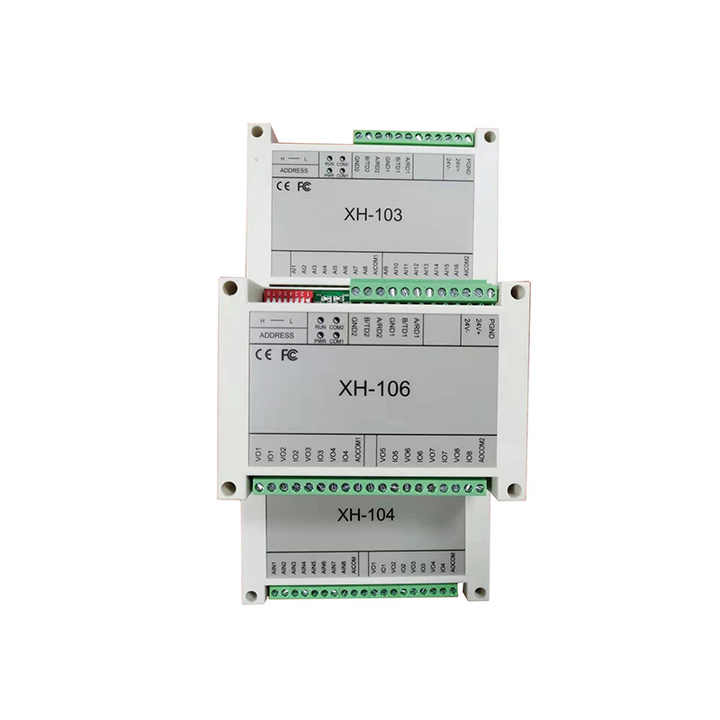

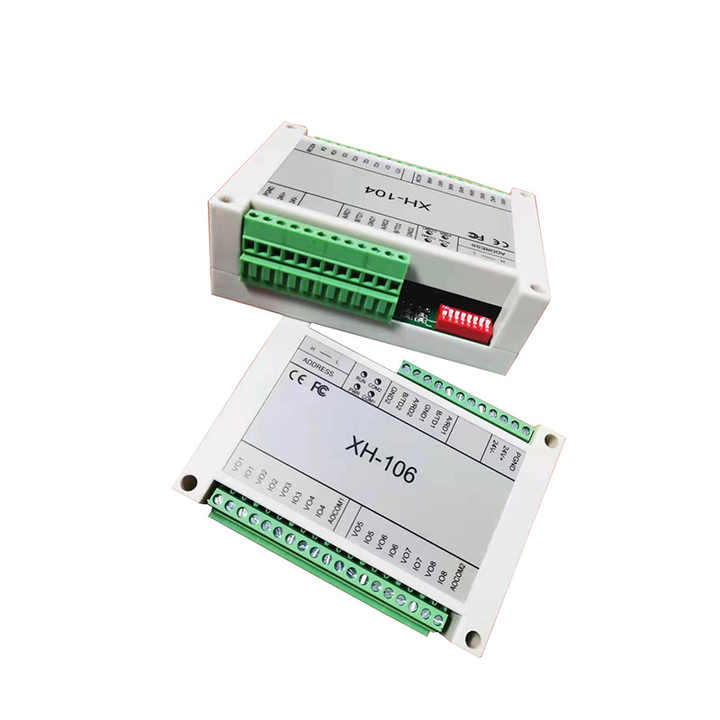

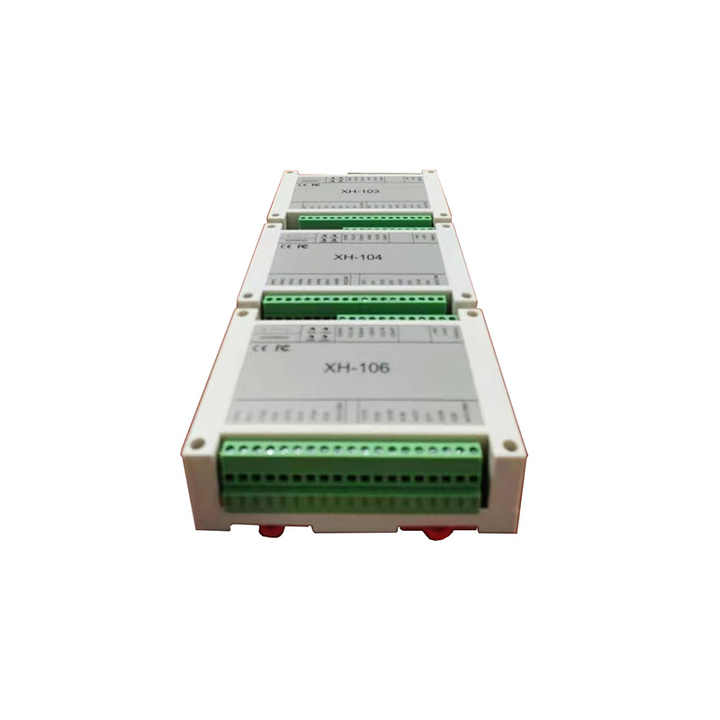

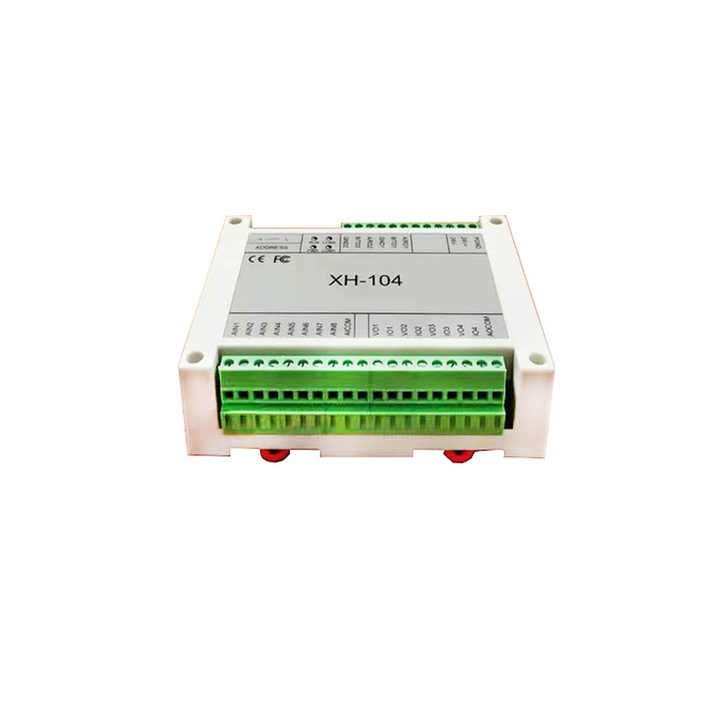

产品介绍n1. 产品设计描述nXH-104数据采集模块是我们公司为各种应用开发的通用数据采集模块。它广泛应用于建筑、暖通空调、消防、供水、石油化工和环境保护等各行业。它已被大多数系统集成商和自动化公司所采用。该研究机构采用具有极高性价比、稳定性和可靠性的数据采集模块。nXH-104模块可以单独使用也可以扩展使用。

1.2特性n8路直流采样通道，可连接多种发射器。4路直流输出n2个独立的通信端口（485或232），支持MODBUS RTU或其他协议，易于扩展。SMD安装，无外部总线，高可靠性和强抗干扰能力。n通过盒式导轨或螺钉固定，现场安装更方便。

SystemParameters（系统参数）

1.3.1. DC模拟输入通道容量：8通道/模块n输入信号：0-10V或4-20mAn转换速度：5微秒n分辨率：12位A/Dn计算方法：以电网频率作为参考，每周取32个点，计算平均值作为测量值。精度：0.2%FS±1字

DCanalogoutputn容量：每模块4通道n输出信号：0-10V或0-20mA或4-20mA输出阻抗：内部阻抗为0~10V时为125欧姆电流输出，输出阻抗大于或等于为100K欧姆n负载能力为350欧姆分辨率：12位D/A转换器n精度：满量程的±0.2%，或误差在正负一个字

通信接口容量：2通道；接口模式：RS485接口，RS232接口（可选）；协议：MODBUS协议或其他协议

1.4 安装与使用环境
安装方法：盒式轨道安装或底部螺丝固定
温度范围：-10℃~55℃ 存储温度：-20℃~70℃ 相对湿度：<85%（20±5℃条件下） 大气压：86~108Kpa
安装尺寸：145×90×40mm
