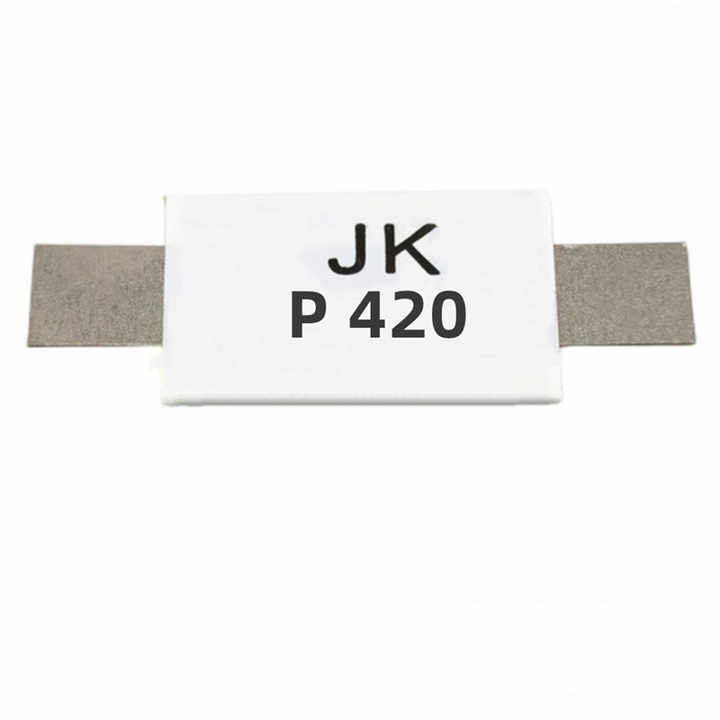

电池保护聚合物PTC可重置保险丝JK-P系列

聚合物PTC可重置保险丝用于电池保护JK-P系列

特点：◆ 轴引◆ 完全兼容当前行业标准◆ 极低的内部电阻◆ 镍端子◆ UL（E352136）、C-UL（E352136）、TUV（待定）◆ 符合RoHS、Reach、HF要求

特点：◆ 轴向引线◆ 完全兼容当前行业标准◆ 极低的内部电阻◆ 镍端子◆ UL（E352136）、C-UL（E352136）、TUV（待审核）◆ 符合RoHS、Reach、HF要求

PTC熔断器的应用◆任何需要低电阻保护的场合的应用◆手机◆笔记本电脑◆充电电池组保护。

PTC熔断器的应用

◆任何需要低电阻保护的应用◆手机◆笔记本电脑◆充电电池组保护。

PPTC安全带熔断器是一种专为电池和电池组设计的过流保护器。它可用于锂离子、镍铬、镍氢和其他二次（可充电）电池。它具有体积小、静态电流大、响应时间短、电阻小、可靠性高、安装方便等优点，可重复使用多次。

PPTC夹片保险丝是一种专为电池和电池组设计的过流保护器。它可用于锂离子、镍铬、镍氢和其他二次（可充电）电池。它具有体积小、静谧电流大、响应时间短、电阻小、可靠性高、安装方便等优点，并能多次使用。

产品规格

产品规格

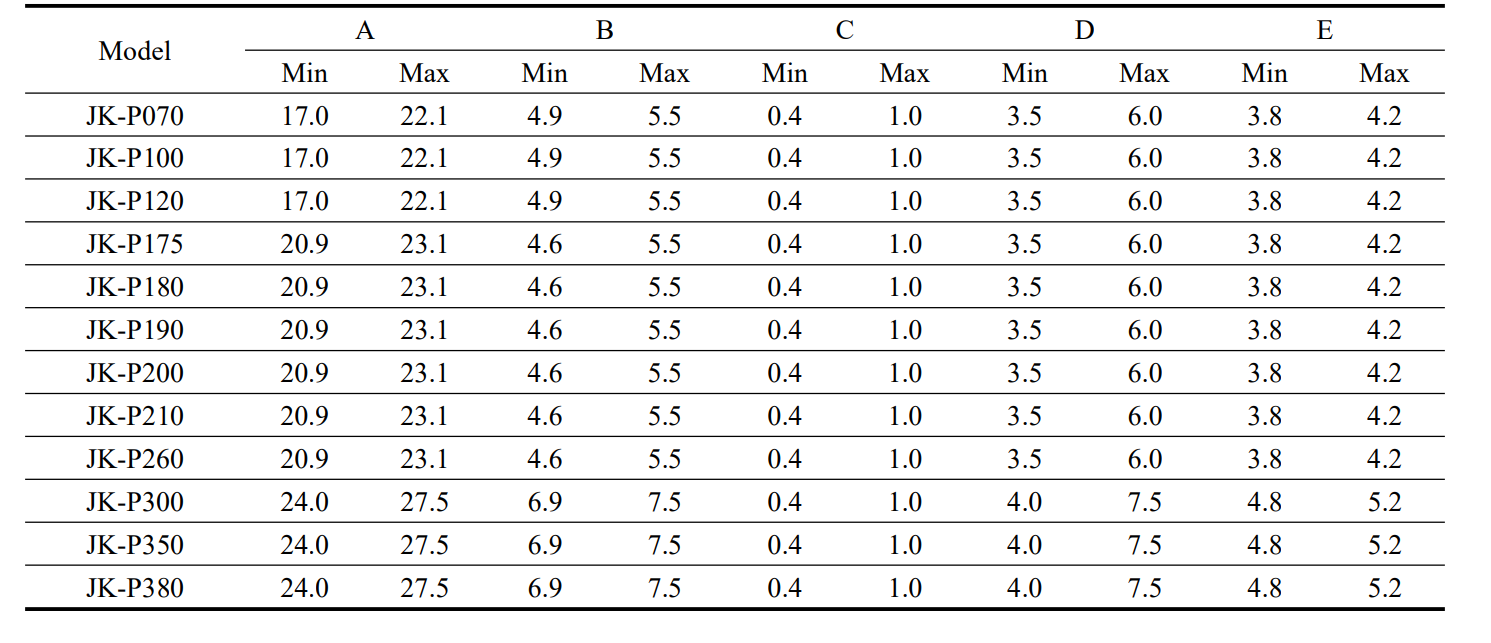

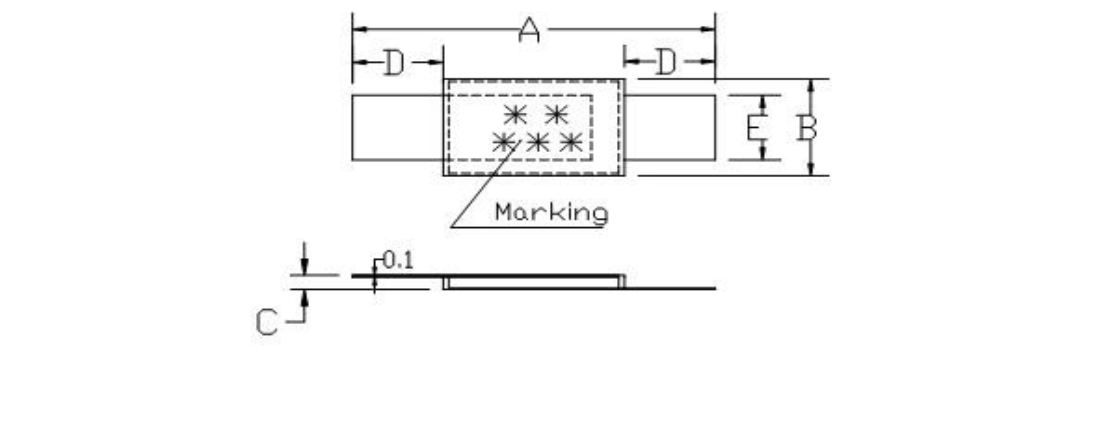

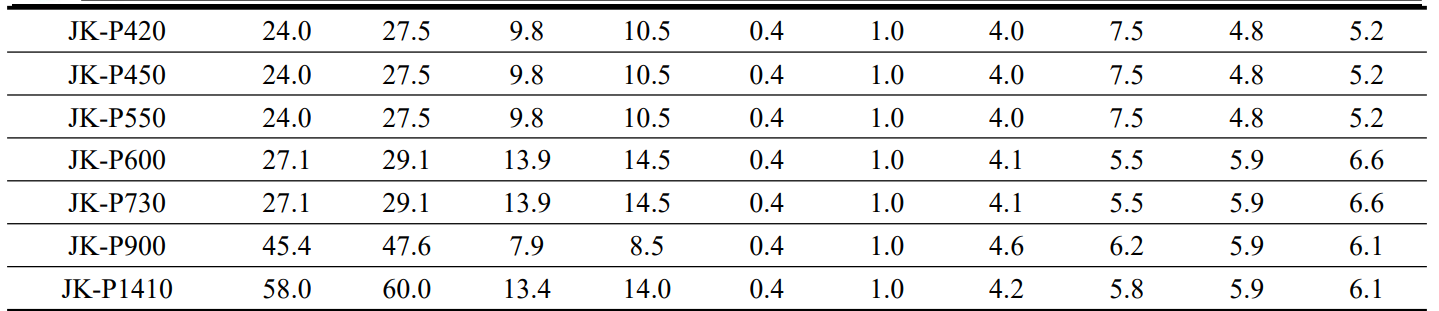

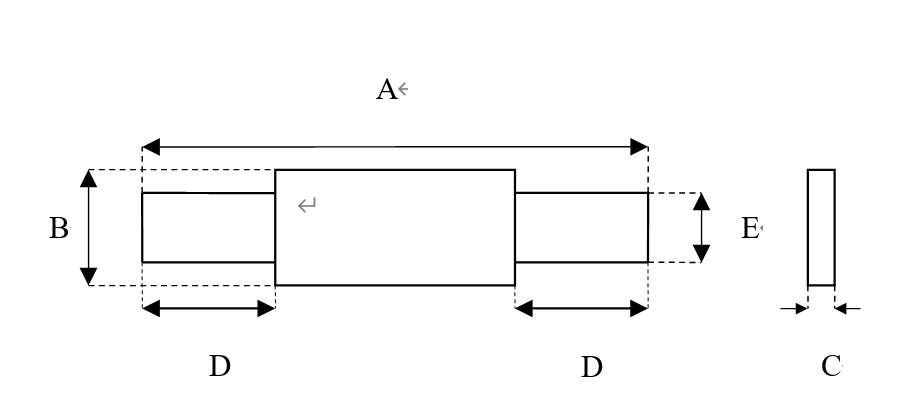

JK-P 系列 单位：毫米

JK-P系列

单位：毫米

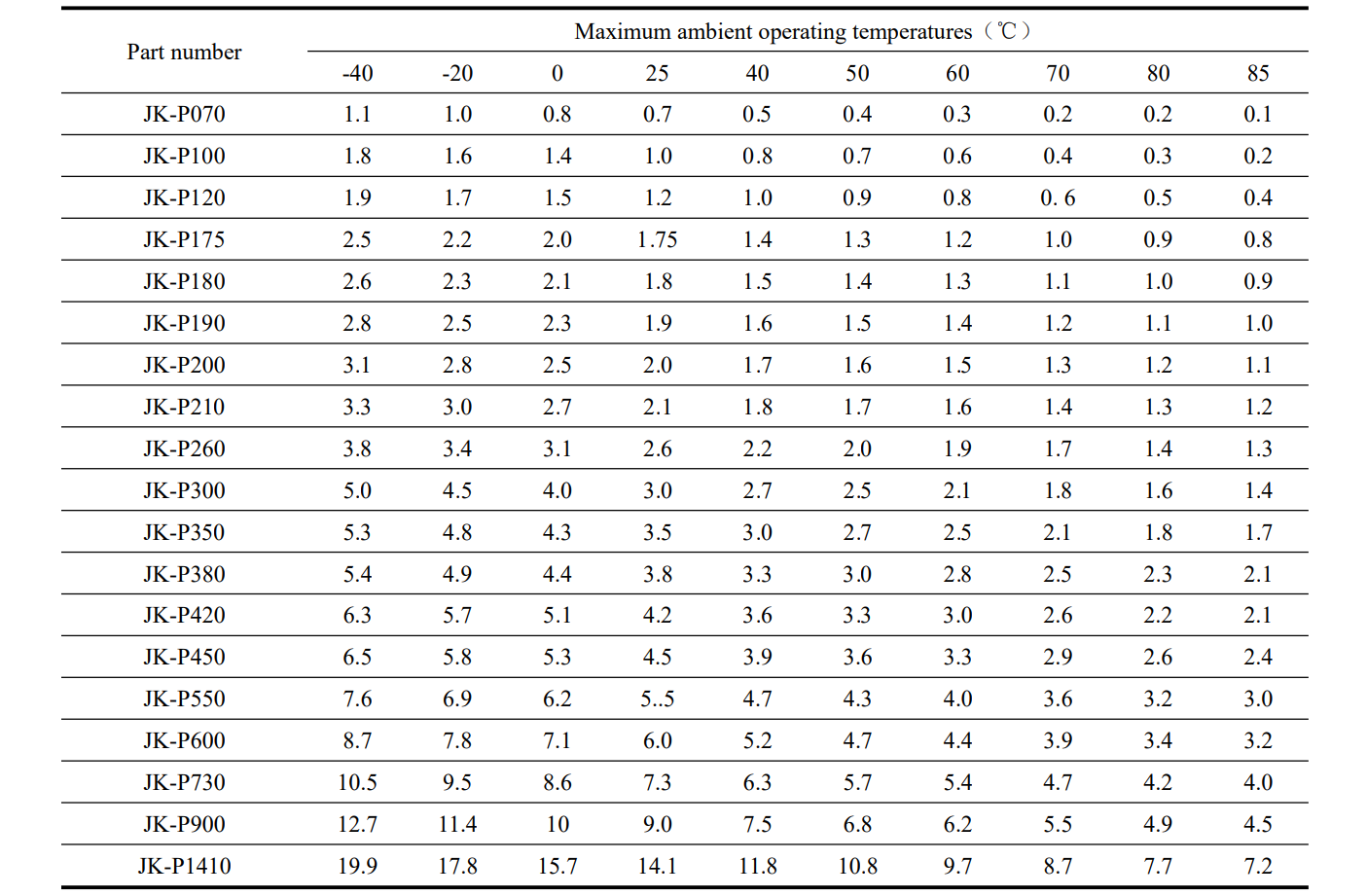

热降级图表-IH（A）

热降额表-IH（A）

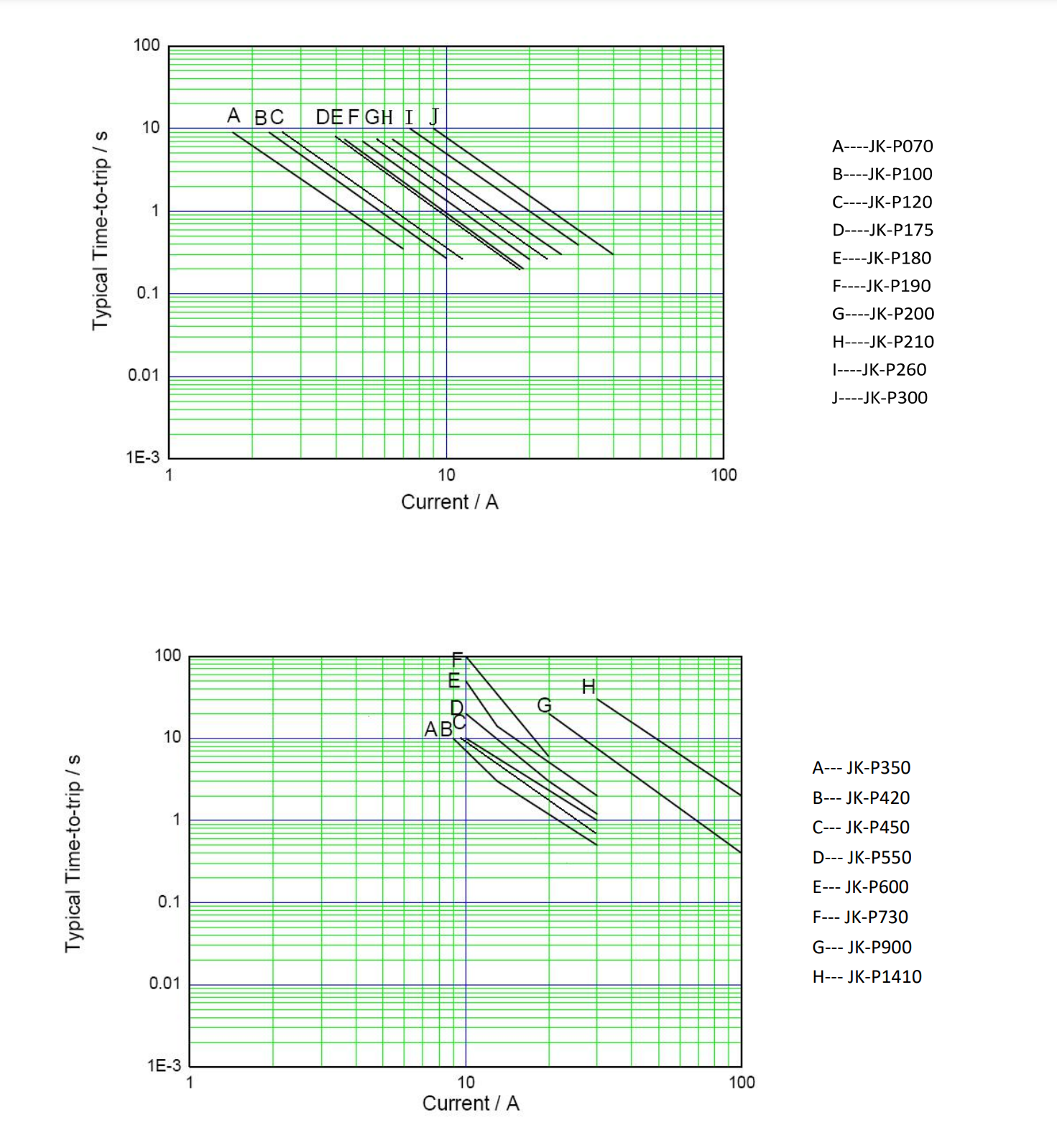

25℃时的典型时间-行程曲线图

典型旅行时间图表（25℃）

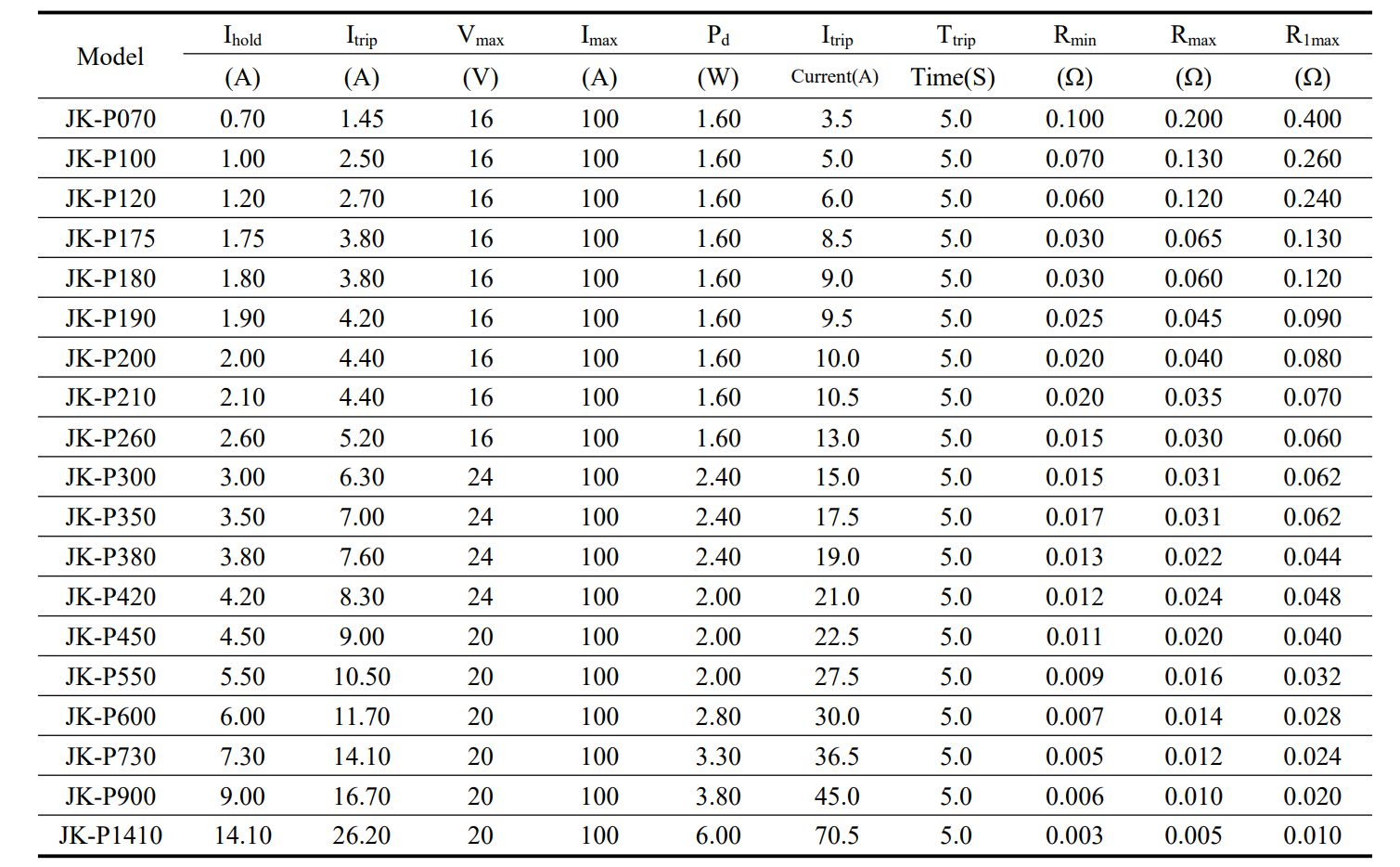

电气特性

电气特性

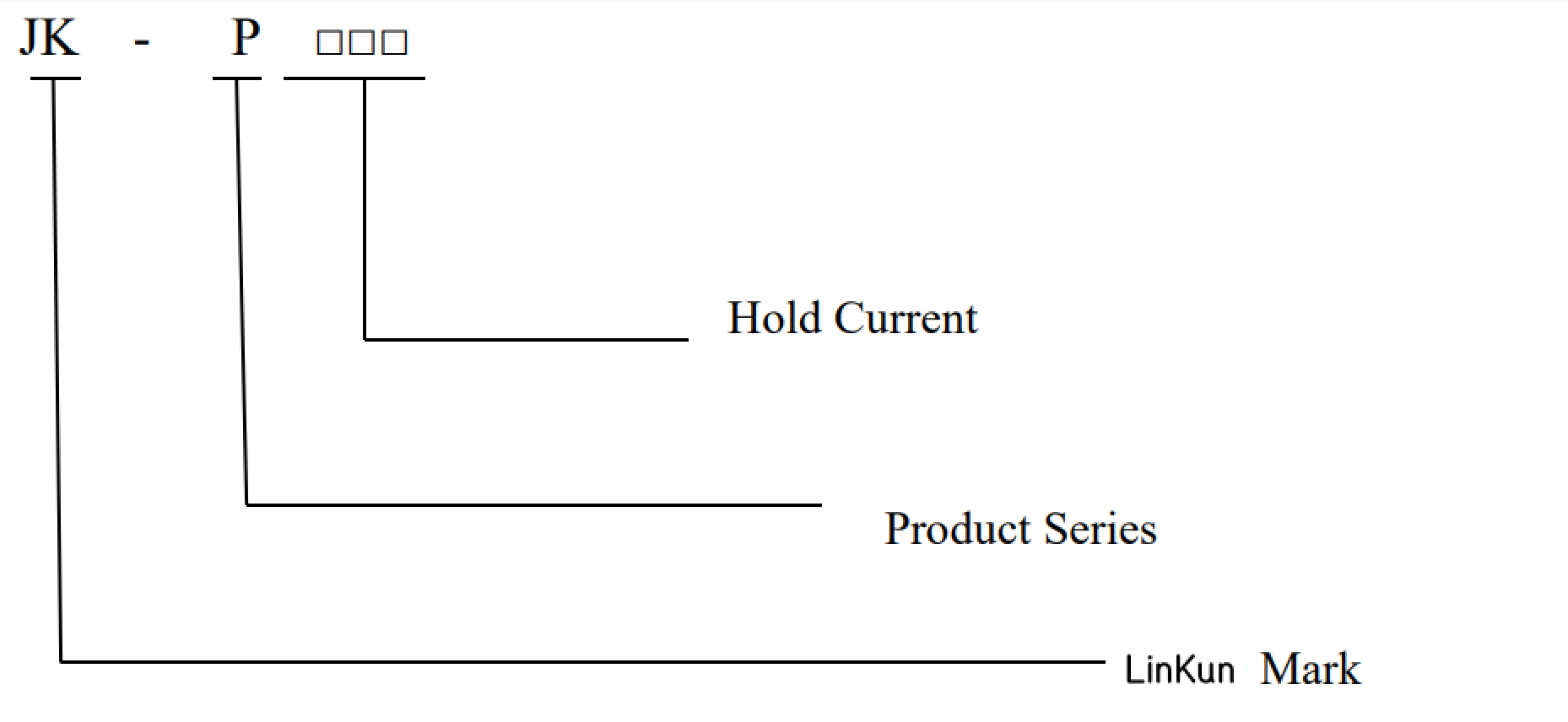

标记系统

评分制度

电气规格说明：Ihold=持续电流：在25℃静止空气中，最大电流设备不会跳闸。Itrip=跳闸电流：在25℃静止空气中，最小电流设备始终会跳闸。Vmax=在额定电流（Imax）下，设备能承受的最大电压而不会损坏。Imax=在额定电压（vmax）下，设备能承受的最大故障电流而不会损坏。Pd max=设备处于跳闸状态且在25℃静止空气环境中额定电压时的最大功率损耗。Max Time-to-trip=在指定电流下的最大跳闸时间。Rmin=在25℃下跳闸前的最小设备电阻。Rmax=在25℃下跳闸前的最大设备电阻。R1max=设备跳闸后一小时的电阻最大值（在25℃下）

电气规格参数：

Ihold=持电流：在25℃静止空气中，最大电流设备不会跳闸。Itrip=跳闸电流：在25℃静止空气中，最小电流设备会始终跳闸。Vmax=在额定电流（Imax）下，器件能承受的最大电压而不会损坏。Imax=在额定电压（vmax）下，器件能承受的最大故障电流而不会损坏。Pd max=器件在额定电压的25℃静止空气环境中跳闸时的功率损耗。Max Time-to-trip=在指定电流下的最大跳闸时间。Rmin=在25℃下跳闸前的最小设备电阻。Rmax=在25℃下跳闸前的最大设备电阻。R1max=在25℃下跳闸后一小时的设备最大电阻

包装与存储 散装，每袋装500/1000个

包装与存储

包装散装，每袋500/1000件

存储n周围环境的最高温度不应超过40℃。存储温度超过40℃可能会导致包装材料变形。推荐的存储环境最大相对湿度为70%。高温和高湿会加速终端焊接处的氧化并降低元件的可焊性。应使用含有干燥剂的密封塑料袋以减少终端的氧化，并且只能在使用前打开。本产品不应存放在含有硫或氯等有害气体的区域。警告：超出最大额定值的操作或不当使用可能会造成设备损坏，并可能产生电弧和火焰。这些设备旨在应对偶尔的电流或温度过高的故障情况，不适用于预期存在的重复故障情况或长时间的跳闸事件。某些硅基油或某些强溶剂对PPTC材料的污染会对设备的性能产生不利影响。如果设备处理不符合推荐的电子设备的电气、热学和机械程序，则可能会影响设备的性能。在具有大电感的电路中进行操作可能会产生高于可重置设备的额定电压的电路电压（L di/dt）。n注：本规范旨在提供有关应用、产品和技术的数据，以帮助用户选择PPTC电路生产设备，但用户应独立评估并测试每个产品的适用性。林坤不对信息的准确性和完整性提供担保，并对于因使用此信息而产生的任何责任不承担任何义务。林坤的义务仅限于林坤的销售标准和条件，在任何情况下，林坤对于因销售、转售或误用其产品而产生的任何间接、附带或间接损害不承担任何责任。林坤保留随时更改或更新本规范中的任何信息的权利，无需提前通知。

存储与环境nn存储环境的最高温度不应超过40℃。存储温度超过40℃可能会导致包装材料变形。推荐的最高相对湿度为70%。高湿度和高温会加速终端焊料板的氧化并降低组件的可焊性。应采用装有干燥剂的密封塑料袋以减少终端的氧化，并且只能在使用前打开。本产品不应存放在含有硫或氯等有害气体区域。警告：超出最大额定值的操作或不当使用可能导致设备损坏，并可能产生电弧和火焰。这些设备设计用于防止偶尔出现的过电流或过热故障条件，在预期会出现重复故障条件或长时间跳闸事件时不应使用它们。某些硅基油或某些强溶剂对PPTC材料的污染可能会影响设备的性能。如果设备的处理不符合电子组件推荐的电气、热学和机械程序，那么设备的性能可能会受到负面影响。在具有大电感的电路中的操作可能会产生高于可重置设备的额定电压的电路电压（L di/dt）。nn注：本规范旨在提供有关应用、产品和技术的数据，以帮助用户选择PPTC电路生产设备，但用户应独立评估并测试每个产品的适用性。立昆不保证信息的准确性和完整性，对于因使用这些信息而产生的任何责任不承担任何责任。立昆的唯一义务在于立昆的销售标准条款和条件，在任何情况下，立昆对于因销售、转售或滥用其产品而产生的任何偶然、间接或后果性损害不承担任何责任。立昆保留随时更改或更新本规范中的任何信息的权利，恕不另行通知。
