ZTRFM新型彩色涂层波浪镀锌屋顶钢板金属屋顶瓦制造辊式形成机器设计理念：稳定传输：双链和齿轮驱动，关键辊设计。操作简便：只需在PLC控制站上设定订单，操作非常简单。

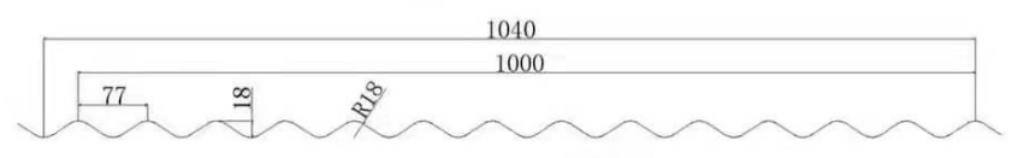

剖面图仅供参考：

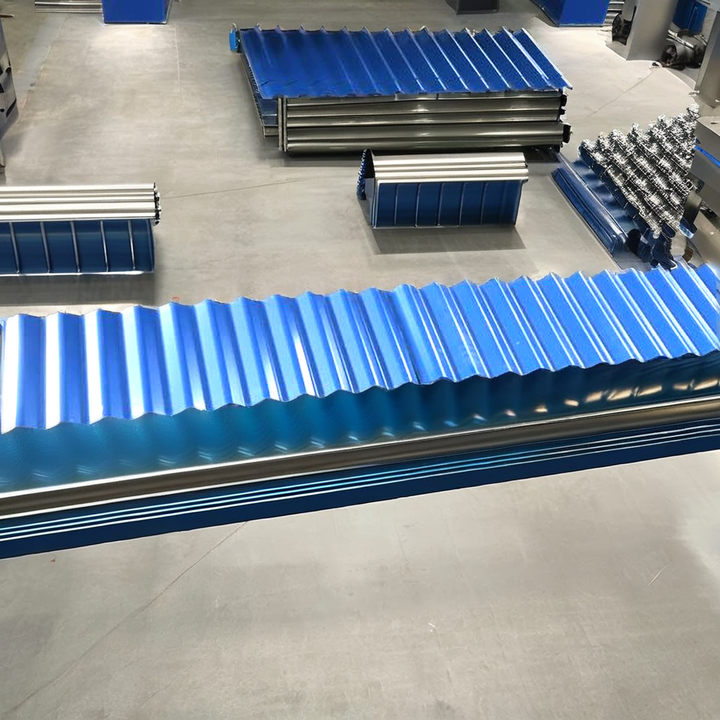

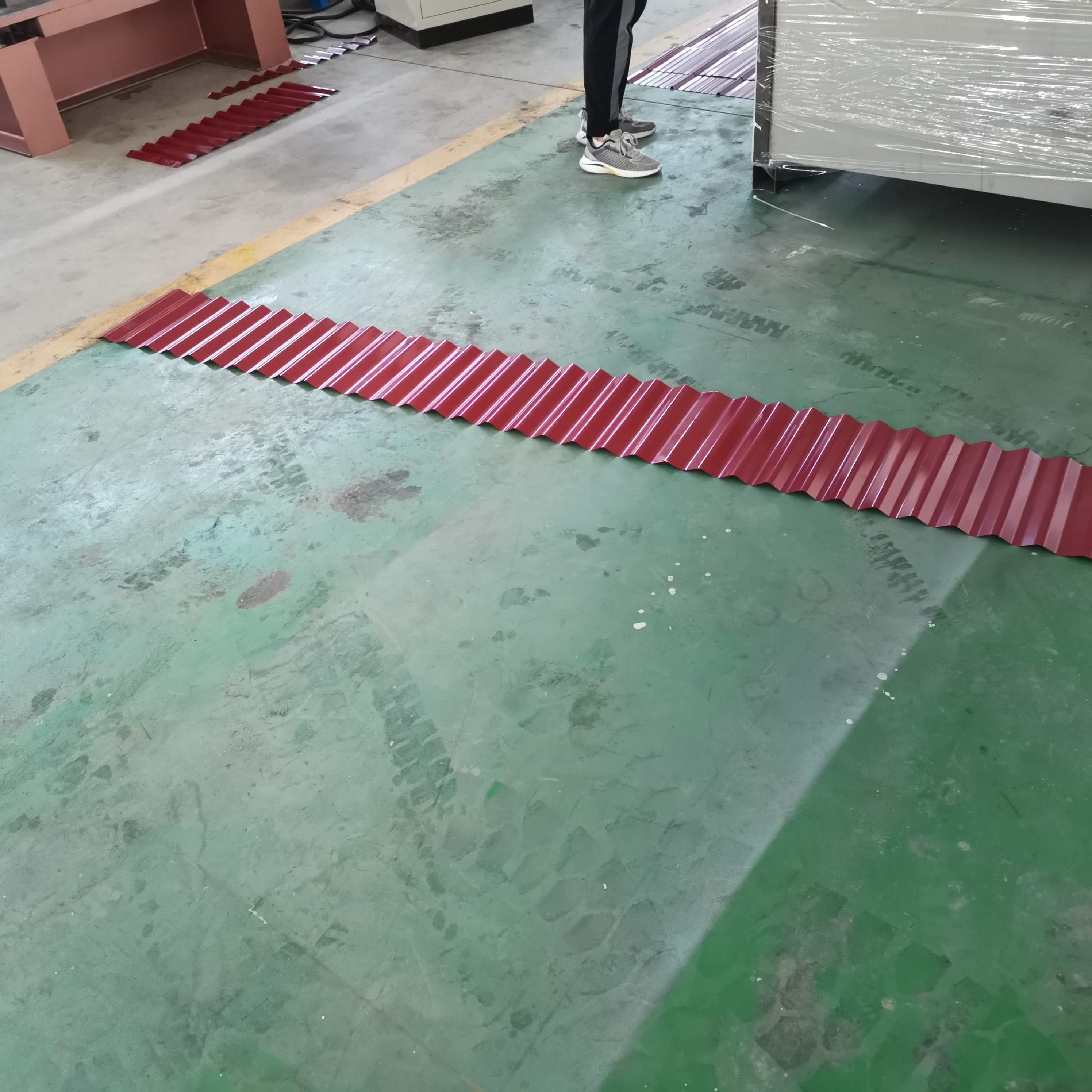

瓦楞屋顶板有许多不同的形状，通常不同的国家有其独特的设计，我们可以根据客户需求定制机器。

我们的瓦楞屋顶机器在美国是如何工作的？

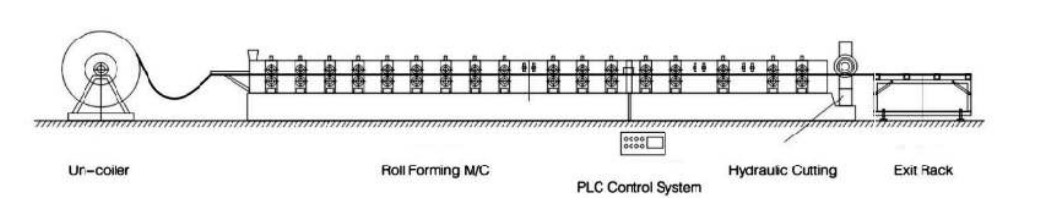

处理流程

放卷→进料→辊压成型→自动切割→产品接收台

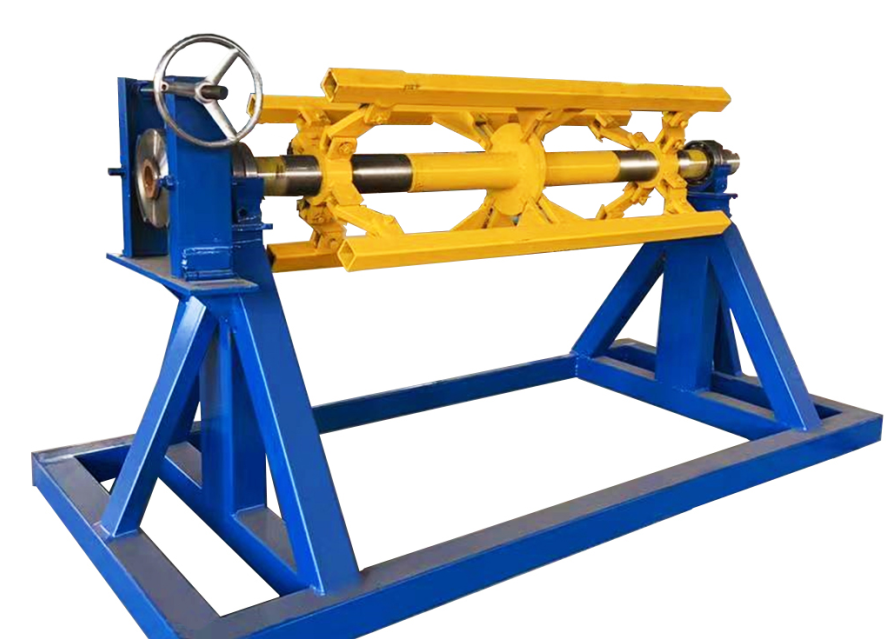

5吨手动脱卷机（自由容量）：5吨 卷筒内径：450-550毫米 进料宽度：最大1220毫米 结构：由钢板和异型钢材焊接而成。卷芯的收缩和膨胀是手动的，配备手动刹车装置，卷筒的正反转由卷形成机拉动

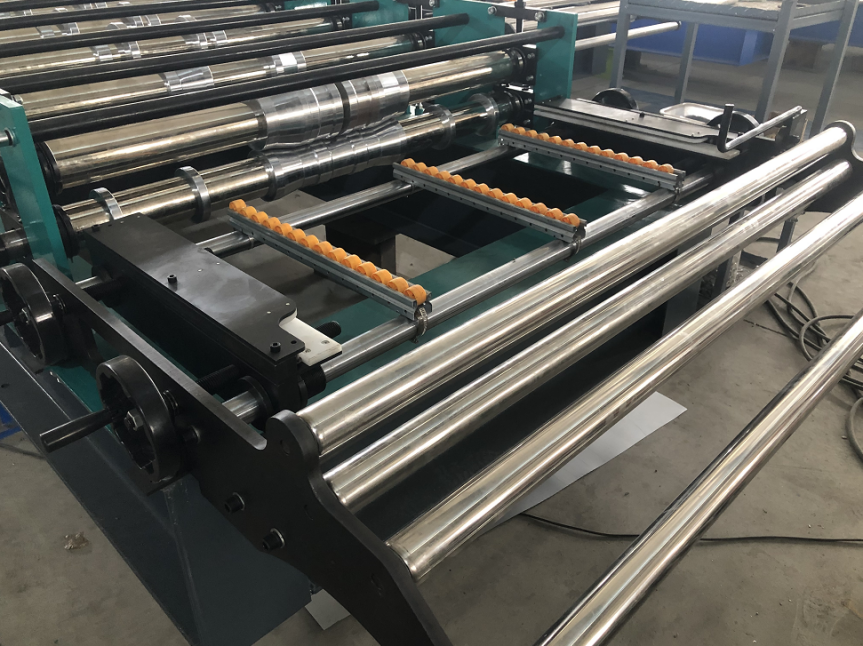

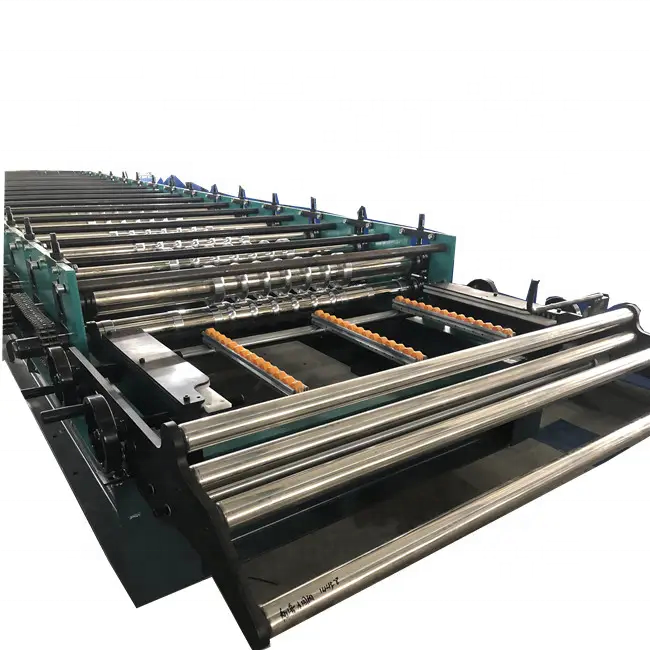

给料装置：n1. 两侧的手轮可用于调整给料宽度。n2. 四根不锈钢辊可使材料顺利进入机器，避免材料表面刮伤。n3. 三排橙色塑料辊可使钢卷顺利进入机器。

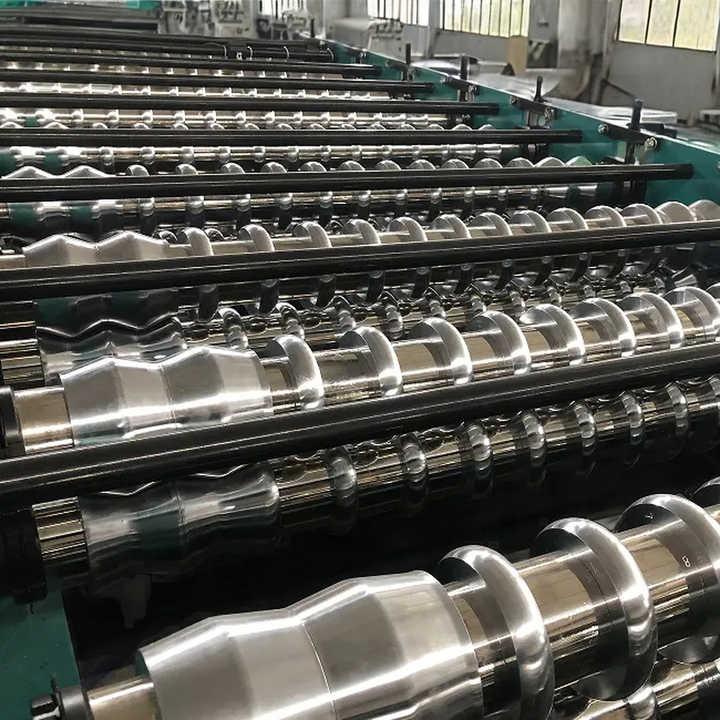

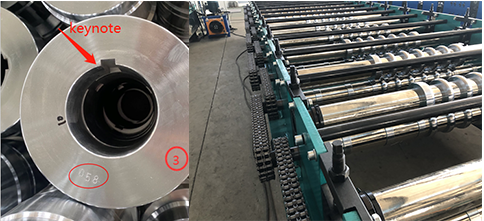

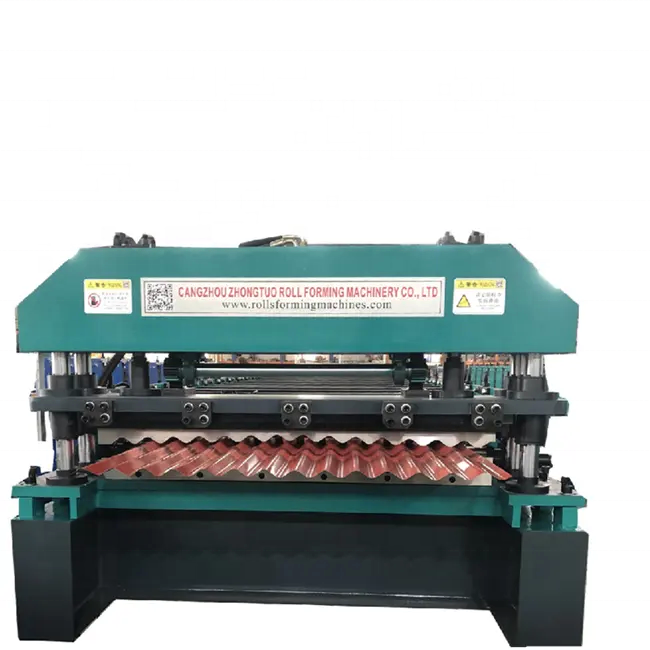

辊形成和传输装置1.辊子厚镀铬具有良好的硬度，使用寿命长。2.每个辊子都有编号和键槽，可以稳定地固定在轴上。3.齿轮和双链，稳定

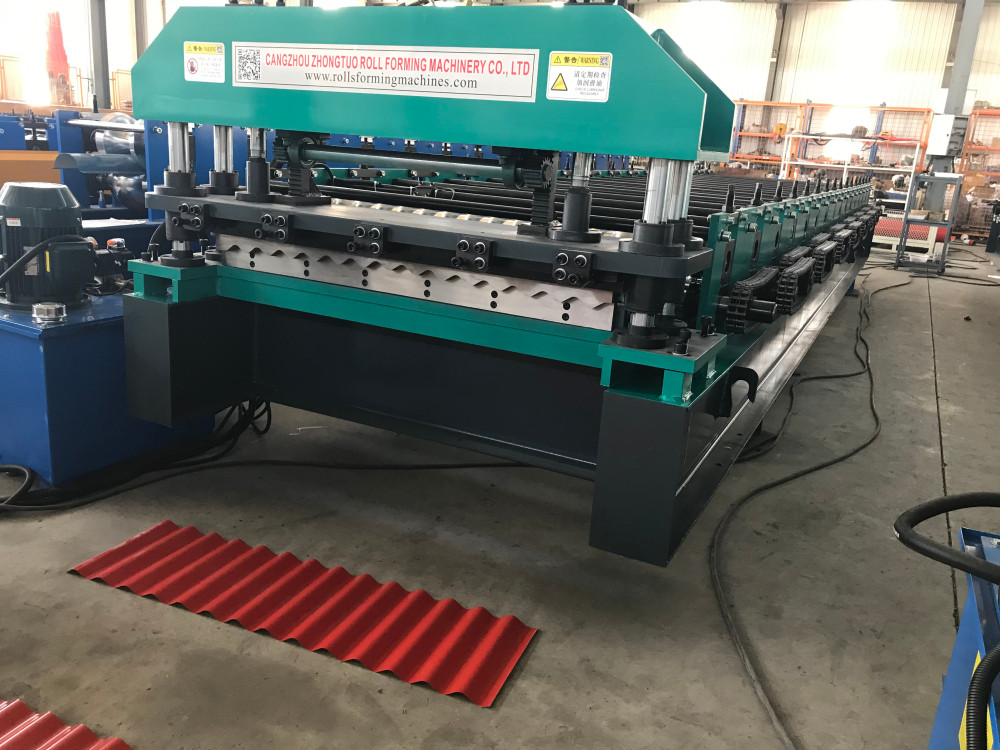

液压切割装置我们采用四柱切割系统结构，这可以保证切割的稳定性

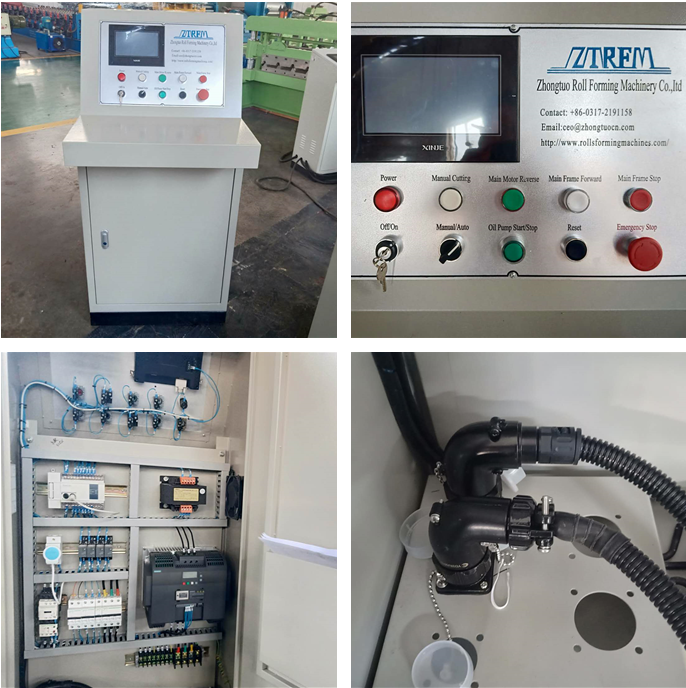

PLC控制系统PLC品牌：台湾Delta PLC，以及传感器和触摸屏●编码器品牌：欧姆龙●电气元件：施耐德●操作语言：英文和中文（或按需求提供）您可以在此部分设置订单，更改产品长度和数量，操作非常简单，还有航空插头，使机器的安装变得更加便捷。

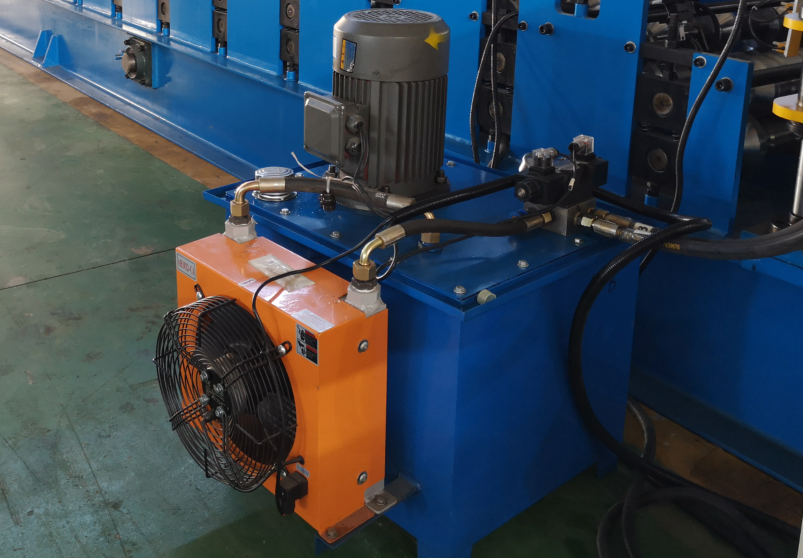

液压站●液压站电机：5.5KW●液压油：46号液压油●主要部件：包括一套液压油箱、一套液压油泵、两根液压管。和一个电磁阀

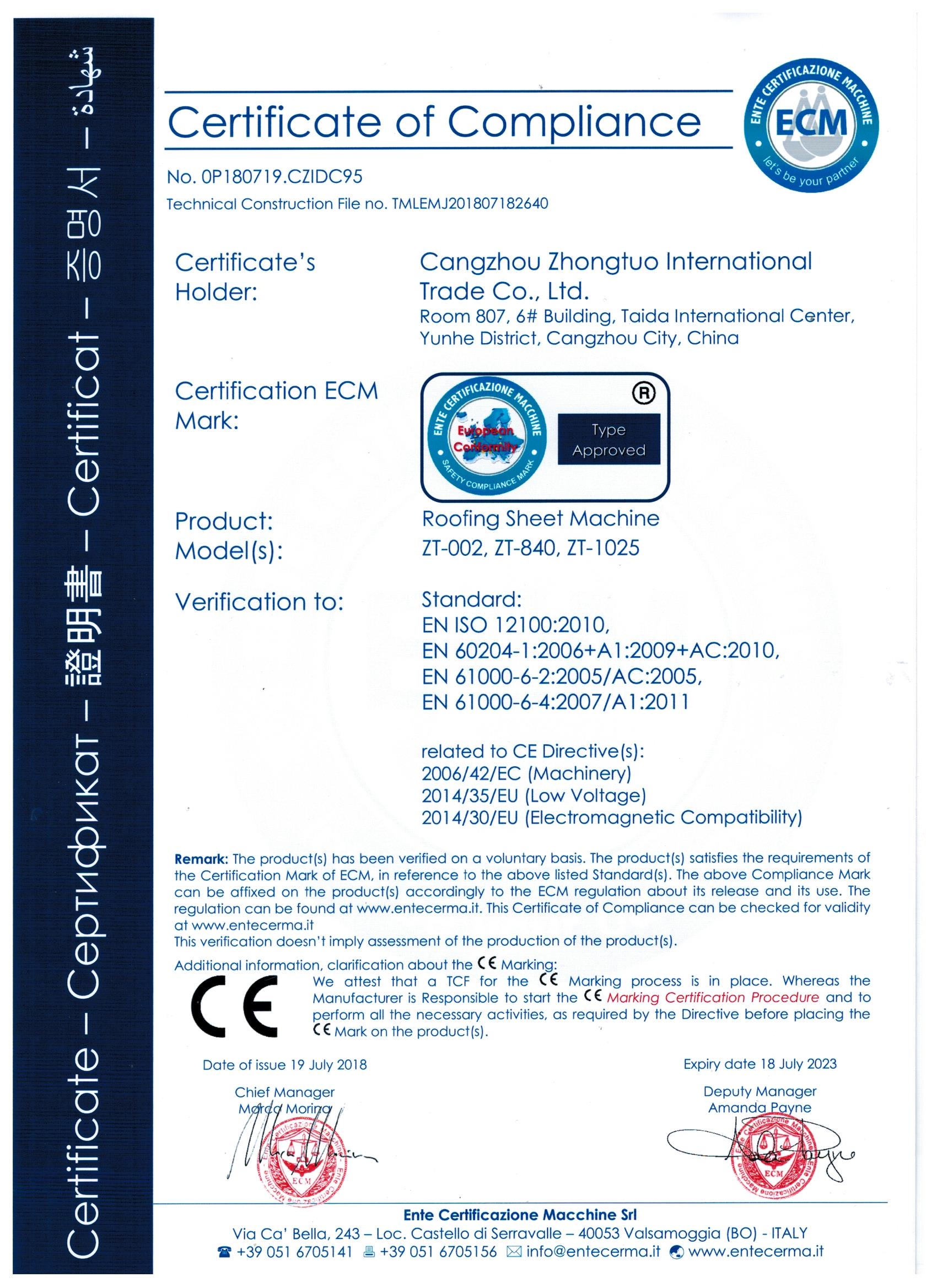

CE(NO.OP180719.CZIDC95)

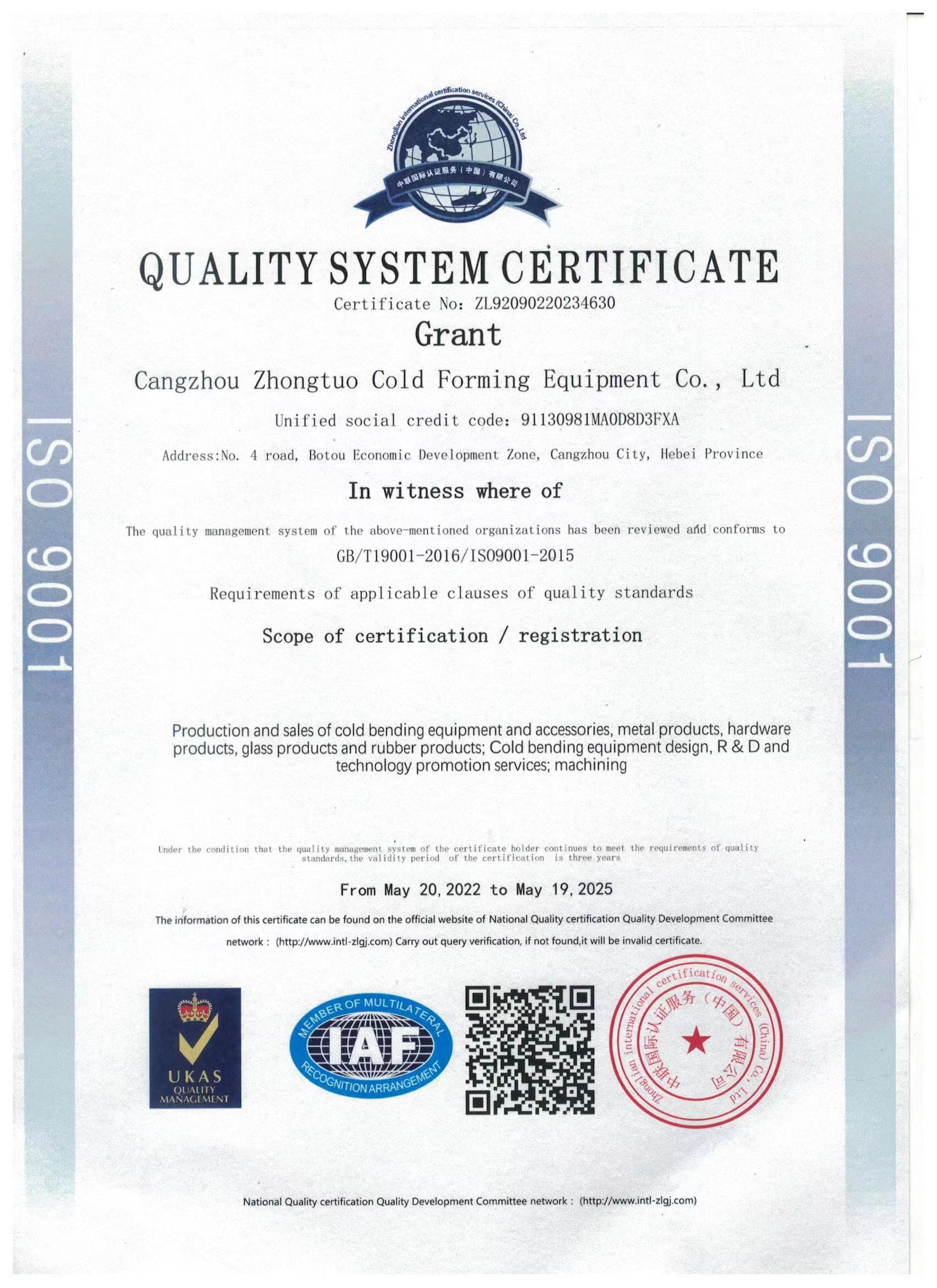

ISO 9001（编号：ZL92090220234630）
